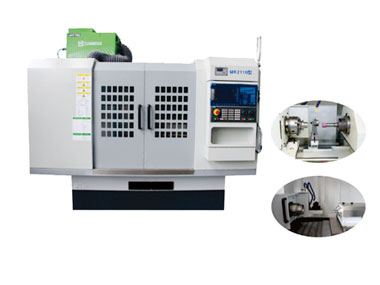

आंतरिक पीसने वाली मशीनों का अवलोकन

1. साधारण आंतरिक ग्राइंडिंग मशीन: हेडस्टॉक के स्पिंडल पर लगा चक परिधीय फीडिंग गति के लिए वर्कपीस को पकड़ता है, वर्कटेबल बेड गाइडवे (मशीन गाइडवे देखें) के साथ अनुदैर्ध्य पारस्परिक गति बनाने के लिए ग्राइंडिंग व्हील फ्रेम को चलाता है, और हेडस्टॉक बनाता है स्लाइडिंग सैडल के साथ अनुप्रस्थ फीडिंग गति (मशीन टूल देखें); पतले छेदों को पीसने के लिए हेडस्टॉक को ऊर्ध्वाधर अक्ष के चारों ओर एक निश्चित दृष्टिकोण तक घुमाया जा सकता है।

2. प्लैनेटरी इंटरनल ग्राइंडिंग मशीन: वर्कपीस को ऑपरेशन के दौरान तय किया जाता है, और ग्राइंडिंग व्हील अपनी धुरी के चारों ओर उच्च गति से घूमता है, लेकिन परिधीय फ़ीड को पूरा करने के लिए, संसाधित होने वाले छेद की धुरी के चारों ओर भी घूमता है, जो है बड़े वर्कपीस या वर्कपीस को पीसने के लिए उपयुक्त जिन्हें घुमाया नहीं जाना चाहिए, जैसे आंतरिक दहन इंजन का सिलेंडर ब्लॉक।

3. सेंटरलेस इंटरनल ग्राइंडिंग मशीन: ऑपरेशन के दौरान वर्कपीस के बाहरी सर्कल को रोलर या सपोर्ट ब्लॉक पर सहारा दिया जाता है, और वर्कपीस के अंतिम चेहरे को चुंबकीय चक द्वारा चूसा और घुमाया जाता है, लेकिन सांद्रता सुनिश्चित करने के लिए इसे थोड़ा तैराया जा सकता है आंतरिक और बाहरी वृत्तों का. छोटे आकार की आंतरिक पीसने वाली मशीन की पीसने वाली पहिया गति 100,000 आरपीएम से अधिक तक पहुंच सकती है। बड़े पैमाने पर उत्पादन में उपयोग की जाने वाली आंतरिक पीसने वाली मशीन, पीसने की प्रक्रिया में स्वचालन आवश्यकताओं की डिग्री अधिक होती है, उपलब्ध प्लग गेज या माइक्रोमीटर स्वचालित रूप से पैमाने को नियंत्रित करता है।

वर्कपीस को बेलनाकार, शंक्वाकार या सादे रेखा के अन्य आकार में संसाधित करना, ग्राइंडर के बोर की सतह और उसके अंतिम चेहरे में फैला हुआ है। आंतरिक पीसने वाली मशीनों को साधारण आंतरिक पीसने वाली मशीनों, ग्रहीय आंतरिक पीसने वाली मशीनों, केंद्रहीन आंतरिक पीसने वाली मशीनों, समन्वय पीसने वाली मशीनों और विशेष प्रयोजन आंतरिक पीसने वाली मशीनों में विभाजित किया जाता है। पहिया अक्ष उपकरण पीसने के तरीके के अनुसार, आंतरिक पीसने वाली मशीन क्षैतिज और ऊर्ध्वाधर प्रकार की होती है।
