गियर प्रोफाइल ग्राइंडिंग मशीन प्रक्रिया

गियर प्रोफाइल ग्राइंडिंग मशीन प्रक्रिया

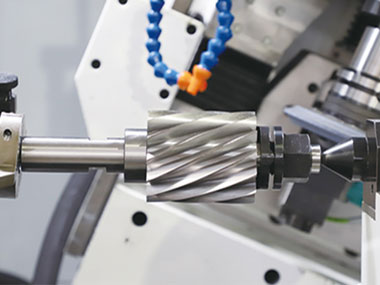

इस प्रक्रिया में, गियर की टूथ प्रोफाइल को गियर प्रोफाइल ग्राइंडिंग मशीन का उपयोग करके पीस दिया जाता है। गियर के दांत प्रोफ़ाइल से मेल खाने के लिए आकार का एक पीसने वाला पहिया दांत की पूरी सतह से सामग्री को काटते समय ऊपर और नीचे चलता है, सटीक गठन और बढ़िया फिनिशिंग प्राप्त करता है जो कठोर डिजाइन आवश्यकताओं को पूरा करता है।

एक गियर प्रोफाइल ग्राइंडिंग मशीन विशेष रूप से गियर टूथ प्रोफाइल के प्रसंस्करण को लक्षित करती है। इस प्रक्रिया के दौरान, एक ग्राइंडिंग व्हील जिसका आकार गियर के टूथ प्रोफाइल से मेल खाता है, घूमता है, पूरे टूथ स्लॉट से सामग्री काटता है जबकि वर्कपीस भी घूमता है। यह सिंक्रनाइज़ रोटेशन सख्त डिजाइन विनिर्देशों को पूरा करते हुए, गियर दांतों के सटीक गठन और बढ़िया फिनिशिंग की गारंटी देते हुए, समान सामग्री को हटाने को सुनिश्चित करता है। फॉर्मिंग ग्राइंडिंग आमतौर पर विशेष उपकरण का उपयोग करके की जाती है जिसे गियर प्रोफ़ाइल ग्राइंडिंग मशीन के रूप में जाना जाता है।

गियर प्रोफाइल ग्राइंडिंग मशीनों के लाभ

उन्नत परिशुद्धता और संगति

- वास्तविक समय की निगरानी: गियर प्रोफ़ाइल पीसने वाली मशीन की ऑनलाइन माप प्रणाली पीसने की प्रक्रिया के दौरान वास्तविक समय में गियर के आयाम और आकार की निगरानी कर सकती है, जिससे नियंत्रण प्रणाली को तत्काल प्रतिक्रिया मिलती है।

किसी भी विचलन का तत्काल सुधार।

- कम स्क्रैप दर: त्रुटियों का तुरंत पता लगाने और उन्हें ठीक करने से, यह आयामी अशुद्धियों वाले गियर की संख्या को काफी कम कर देता है, जिससे सामग्री लागत पर बचत होती है।

- अनुकूलित प्रक्रिया पैरामीटर: एकत्र किया गया डेटा इंजीनियरों को प्रसंस्करण के लिए इष्टतम संतुलन खोजने, फ़ीड दर और पहिया गति जैसे पीसने वाले मापदंडों का विश्लेषण और अनुकूलन करने की अनुमति देता है।

उत्पादन क्षमता में वृद्धि

- छोटा निरीक्षण समय: इस प्रक्रिया को मशीन को रोके बिना पूरा करने की अनुमति देता है, जिससे गैर-मूल्य वर्धित समय की खपत कम हो जाती है।

- स्वचालित वर्कफ़्लो: जब स्वचालित उत्पादन लाइनों में एकीकृत किया जाता है, तो यह निरंतर उत्पादन और अप्राप्य संचालन को सक्षम बनाता है, जिससे उत्पादकता में और वृद्धि होती है।

गियर प्रोफाइल ग्राइंडिंग मशीनों पर अग्निशामक पोर्ट

बढ़ी हुई सुरक्षा

- आग के जोखिम की रोकथाम: पीसने के दौरान उत्पन्न चिंगारी या उच्च तापमान आसपास के ज्वलनशील पदार्थों को प्रज्वलित कर सकता है, खासकर तेल आधारित शीतलक को संभालते समय। आग बुझाने वाला बंदरगाह आग के खतरों का पता चलने पर आग बुझाने वाले एजेंटों को तुरंत छोड़ सकता है।

- उपकरण और कार्मिक की सुरक्षा: तीव्र प्रतिक्रिया तंत्र उपकरण की क्षति और संभावित व्यक्तिगत चोट को रोकने में मदद करते हैं, जिससे फैक्ट्री का सुरक्षित वातावरण सुनिश्चित होता है।

गियर प्रोफाइल ग्राइंडिंग मशीनों के अनुप्रयोग

अपने बेहतर प्रदर्शन के कारण, गियर प्रोफाइल ग्राइंडिंग मशीनें ऑटोमोटिव विनिर्माण, एयरोस्पेस और मैकेनिकल इंजीनियरिंग जैसे उद्योगों में व्यापक रूप से उपयोग की जाती हैं। इन उद्योगों में कई महत्वपूर्ण घटकों को आयामी सटीकता और चिकनाई सुनिश्चित करने के लिए पीसने की आवश्यकता होती है, जिससे मशीनरी के समग्र प्रदर्शन और विश्वसनीयता की रक्षा होती है।

विशिष्ट गियर प्रोफाइल ग्राइंडिंग मशीन प्रक्रिया:

1. वर्कपीस की तैयारी और स्थापना: वर्कटेबल पर संसाधित होने वाले गियर को सावधानीपूर्वक स्थापित करने और इसे सुरक्षित रूप से क्लैंप करने से पहले वर्कपीस को गंदगी या मलबे से साफ करें।

2. ग्राइंडिंग व्हील की तैयारी और संरेखण: ग्राइंडिंग व्हील को तैयार करने के लिए गियर प्रोफाइल ग्राइंडिंग मशीन पर ड्रेसिंग टूल का उपयोग करें ताकि इसकी रूपरेखा लक्ष्य गियर से मेल खाए; यह सुनिश्चित करने के लिए सटीक माप उपकरण का उपयोग करें कि गियर के सापेक्ष पहिया की स्थिति प्रसंस्करण सटीकता के लिए सटीक रूप से संरेखित है।

3. पैरामीटर सेटिंग और प्रोग्रामिंग: गियर प्रोफाइल ग्राइंडिंग मशीन के नियंत्रण कक्ष में फ़ीड दर और व्हील स्पीड जैसे इनपुट प्रक्रिया पैरामीटर।

4. गियर ग्राइंडिंग: प्रत्येक दांत की सतह और स्लॉट को पीसने के लिए पूर्व निर्धारित कार्यक्रम का पालन करें, सटीक दांत गठन सुनिश्चित करने के लिए पहिया और वर्कपीस के बीच निरंतर संपर्क बनाए रखें।

5. ऑनलाइन माप: पीसने के बाद, आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए गियर का निरीक्षण और माप करें।

6. पोस्ट-प्रोसेसिंग (वैकल्पिक): अनुप्रयोग आवश्यकताओं के आधार पर, गियर पर कोटिंग या सख्त करने जैसे अतिरिक्त सतह उपचार लागू किए जा सकते हैं।

7. पैकेजिंग और डिलीवरी: क्षति को रोकने के लिए, ग्राहकों को भेजने से पहले उच्च गुणवत्ता वाले गियर को लकड़ी के बक्से में पैक करें।

गियर प्रोफाइल ग्राइंडिंग मशीन के साथ पूरी ग्राइंडिंग प्रक्रिया वर्कपीस की तैयारी से लेकर अंतिम गुणवत्ता निरीक्षण तक प्रत्येक चरण के महत्व पर जोर देती है, यह सुनिश्चित करती है कि उत्पादित प्रत्येक गियर सख्त गुणवत्ता मानकों को पूरा करता है। इसके अतिरिक्त, आधुनिक गियर प्रोफाइल ग्राइंडिंग मशीनें अक्सर उन्नत स्वचालन और माप प्रौद्योगिकियों से सुसज्जित होती हैं, जिससे उत्पादन दक्षता और उत्पाद की गुणवत्ता में और सुधार होता है।

गियर प्रोफाइल ग्राइंडिंग मशीन सटीक निर्माण में एक आवश्यक भूमिका निभाती है, जिसकी शुरुआत वर्कपीस की तैयारी और स्थापना से होती है, इसके बाद ग्राइंडिंग व्हील का सटीक संरेखण और स्थिति, फिर गियर दांत की सतहों की सावधानीपूर्वक पीसना और अंत में, गुणवत्ता को सत्यापित करने के लिए कठोर निरीक्षण और माप होता है। तैयार उत्पाद का.

गियर प्रोफाइल ग्राइंडिंग मशीन प्रक्रिया को अपनाने से होने वाले फायदों में उन्नत गियर गुणवत्ता, प्रभावी लागत में कमी, उत्पादन दक्षता में महत्वपूर्ण वृद्धि और अनुकूलित मशीनिंग सटीकता शामिल हैं। यह न केवल अंतिम उत्पाद का प्रदर्शन सुनिश्चित करता है बल्कि निर्माताओं को आर्थिक लाभ भी प्रदान करता है।
