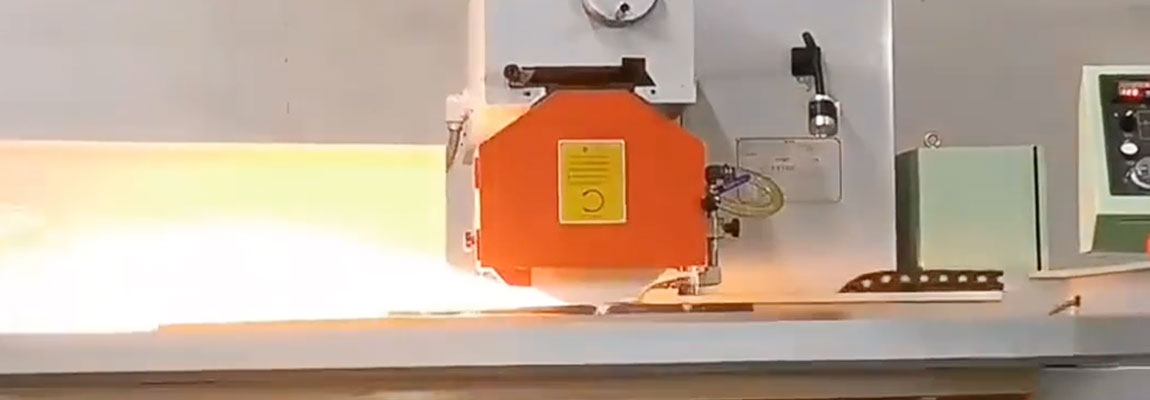

जंगम पीसने वाला सिर सतह की चक्की को जटिल पीसने वाले कार्यों की एक विस्तृत श्रृंखला के लिए लचीला बनाता है।
उत्कृष्ट प्रदर्शन और एक उचित मूल्य के साथ, कृपया हमसे संपर्क करें यदि यह चक्की आपकी उत्पादन आवश्यकताओं को पूरा करती है।

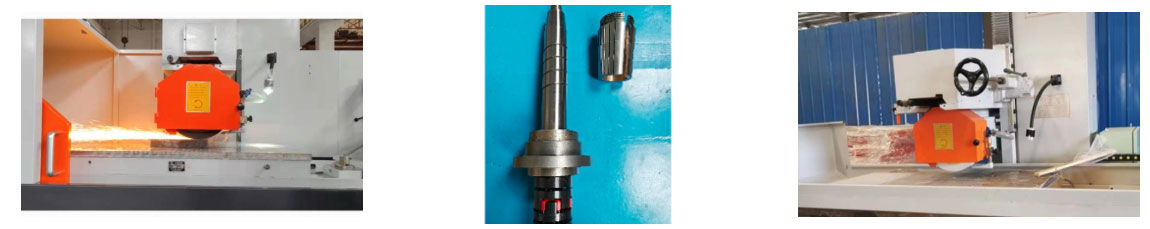

हर पीस में सटीकता और स्थिरता सुनिश्चित करने के लिए एक स्वचालित पीस व्हील ड्रेसिंग यूनिट से लैस। सिस्टम स्वचालित रूप से पूर्व निर्धारित मापदंडों के अनुसार पीस व्हील के आकार और स्थिति को समायोजित करता है, जिससे यह विशेष रूप से उच्च-सटीक बेलनाकार स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

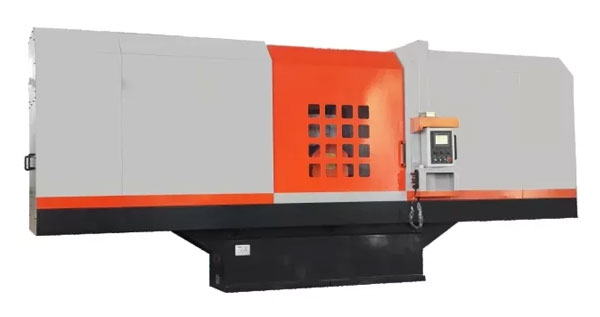

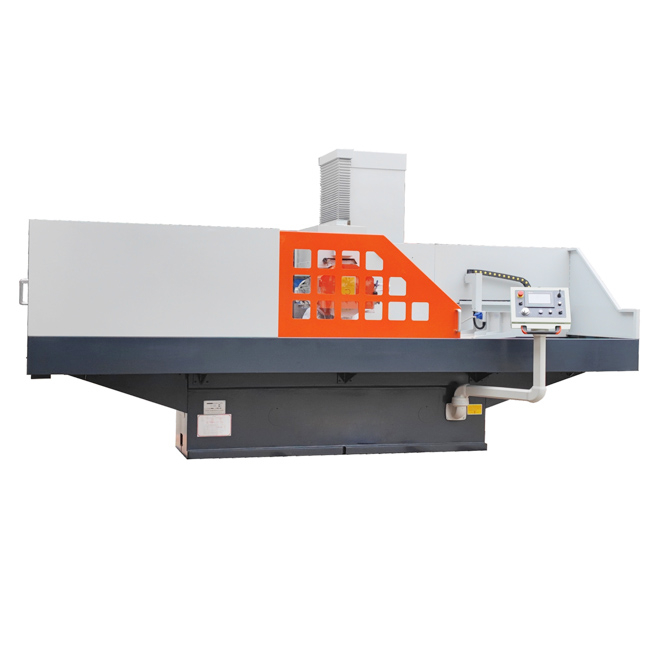

अर्ध-या पूरी तरह से संलग्न गार्ड एक विशेष अनुकूलन विकल्प के रूप में उपलब्ध हैं। ये बाड़े न केवल ऑपरेटर की रक्षा करते हैं, बल्कि काम के माहौल को दूषित करने से पीसने की प्रक्रिया के दौरान उत्पन्न धूल और चिप्स को भी रोकते हैं। पूरी तरह से संलग्न गार्ड शोर को कम करते हैं और काम करने में आराम बढ़ाते हैं।
एक वैकल्पिक स्वचालित वर्कपीस निरीक्षण उपकरण उपलब्ध है। यह सुविधा पीसने से पहले और बाद में वर्कपीस के आकार और आकार की जांच करती है, यह सुनिश्चित करती है कि प्रत्येक तैयार उत्पाद सख्त गुणवत्ता मानकों को पूरा करता है।
| मुख्य विनिर्देश | इकाई | MB7132/2CK MKA7132/2 MKB7132/2 | MB7140/2CK MKA7140/2 MKB7140/2 | MB7150 × 12/2CK MKA7150 × 12/2 MKB7150 × 12/2 | MB7163 × 12/CK MKA7163 × 12/2CK MKB7163 × 12 | M7180 × 12B/2CK MK7180 × 12B/2 |
| कामकाजी तालिका का आकार (डब्ल्यू × एल) | मिमी | 320 × 1000 | 400 × 1000 | 500 × 1250 | 630 × 1000 | 630 × 1000 |
| वर्कपीस का अधिकतम आकार जमीन पर होना (w × l × h) | मिमी | 320 × 1000 × 400 | 400 × 1000 × 400 | 500 × 1250 × 400 | 630 × 1000 × 400 | 630 × 1000 × 400 |
| तालिका अनुदैर्ध्य यात्रा (हाइड्रोलिक) | मिमी | 200 ~ 1100 | 200 ~ 1350 | 200 ~ 1350 | 200 ~ 1350 | |
| वर्कपीस का अधिकतम स्वीकार्य वजन | किलोभास | 500 | 624 | 805 | 1015 | 1600 |
| व्हील-हेड क्रॉस की अधिकतम यात्रा | मिमी | 360 | 430 | 550 | 650 | 820 |
| पहिया आकार (OD × W × ID) | मिमी | Φ400 × 50 × φ203 | Φ450 × 63 × φ203 | |||
| विद्युत उपकरण कुल क्षमता | केवीए | 12 | 14 | 16 | 21 | |
| पहिया मोटर घूर्णी गति को पीसना | Kw r/min | 7.5 1440 | 9 1440 | 15 1440 | ||
| आधार स्तर समानांतरवाद के लिए काम करने की सतह | मिमी | 300: 0.005 | 300: 0.008 | |||
| सतह खुरदरापन | माइक्रोन | RA0.63 | ||||
| समग्र आयाम | मिमी | 3000 × 1712 × 2250 | 3000 × 1736 × 2280 | 3540 × 2073 × 2280 | 3540 × 2073 × 2280 | 3540 × 2350 × 2630 |
| पैकिंग आयाम | सेमी | 299 × 175 × 260 | 360 × 191 × 258 | 383 × 228 × 280 | 383 × 228 × 280 | 390 × 235 × 280 |
| नॉट | किलोभास | लगभग 3200 | लगभग 4000 | लगभग 4900 | लगभग 4950 | लगभग 9800 |
