कॉलम (बेड), बेस: Q235 स्टील प्लेट जो प्रकृति में संरचनात्मक है, यह मशीन की स्थिरता सुनिश्चित करने के लिए प्रत्येक स्टूइंग प्रक्रिया से पहले और बाद में किसी न किसी तरह से मचाने के लिए डिज़ाइन किया गया है।
प्राथमिक स्लाइड प्लेट HT300 सामग्री से बना है, गाइड रेल डोवेटेल के आकार की गाइड रेल है, जिसमें एक मजबूत समझ और थोड़ी मात्रा में पलटने के लाभ होते हैं।
स्वचालित टूल प्लेसमेंट डिवाइस: स्क्रीन पर कुंजियों को छूकर इस डिवाइस में अलग -अलग लंबाई को इस डिवाइस में रखा जा सकता है।
मुख्य और सहायक कटर बॉडी: मिश्र धातु स्टील को नियोजित किया जाता है, और जबड़े सभी एक केंद्र के साथ उच्च-शमन स्टील से बने होते हैं जिसे किसी भी स्थान पर सेट किया जा सकता है।
| नमूना | L5705 | L5710 | L5720 | इकाई |
| रेटेड तनाव | 50 | 100 | 200 | के.एन. |
| रेटेड स्ट्रोक | 800 | 1250 | 1600 | मिमी |
| ब्रोचिंग स्पीड | 1 ~ 10 | 1 ~ 10 | 1 ~ 8 | एम/मिनट |
| ब्रोच लंबाई की सीमा | 500 ~ 900 | 600 ~ 1400 | 600 ~ 1700 | मिमी |
| वापसी गति | 2 ~ 20 | 2 ~ 20 | 2 ~ 20 | एम/मिनट |
| कार्यक्षेत्र आकार (LXW) | 350 × 300 | 410 × 340 | 430 × 380 | एम/मिनट |
| लोडिंग और अनलोडिंग की ऊंचाई | ≤910 | ≤935 | ≤1100 | एम/मिनट |
| मुख्य मोटर शक्ति | 7 | 17 | 31.5 | किलोवाट |
| कुल मोटर शक्ति | 14 | 24 | 42 | किलोवाट |
| ब्रोच ऊपर की ओर बढ़ता है | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | एम/मिनट |
| ब्रोच गति नीचे चलें | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | एम/मिनट |
| फेसप्लेट के लिए मैक्स .होल व्यास | Φ75 | Φ60 | Φ100 | मिमी |
| व्यास के बाहर अधिकतम वर्कपीस*मोटाई | φ190 × 80 | Φ200 × 90 | Φ280 × 90 | मिमी |
| मशीन उपकरण का शुद्ध भार | 4700 | 8800 | 12500 | किलोभास |
| मशीन टूल का कार्यक्षेत्र (LXWXH) | 2800 × 2700 × 4000 | 3600 × 3000 × 4800 | 3700 × 3200 × 5600 | मिमी |
मानक:
कॉलम और कॉलम गाइड रेल;
आधार;
मुख्य स्लाइड प्लेट;
मुख्य सिलेंडर;
टूल क्लैम्पिंग सिलेंडर;
पुशिंग डिवाइस;
चाकू फीडर;
चाकू समायोजन उपकरण;
छोटी डिस्क;
मुख्य चाकू क्लैंप;
सहायक चाकू क्लैंप;
मुख्य हाइड्रोलिक प्रणाली;
मुख्य ड्राइव के लिए अक्षीय पिस्टन पंप;
सहायक ड्राइव तेल पंप, सोलनॉइड वाल्व, स्टैक वाल्व;
हाइड्रोलिक स्टेशन (टैंक असेंबली);
तेल कूलर;
कूलिंग (डबल पंप);
चिप हटाने (स्क्रैपर प्रकार चिप कन्वेयर);
संरक्षण (स्वचालित दरवाजा);
ब्रोच;

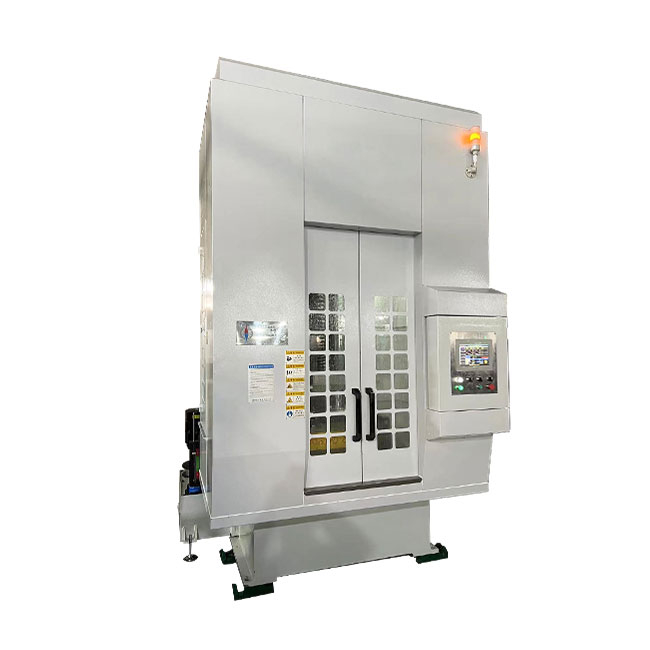

5 टन सिंगल-कॉलम ब्रोचिंग मशीन
लंबे और छोटे ब्रोच
आंतरिक बोर ब्रोचिंग
छोटे आंतरिक बोर ब्रोची
ऑटोमोटिव उद्योग : इंजन ब्लॉक में मशीनिंग वॉटर जैकेट छेद और तेल मार्ग के छेद के लिए, ट्रांसमिशन, आदि के अंदर गियर और स्पलाइन छेद, साथ ही ब्रेक और स्टीयरिंग सिस्टम घटकों में सटीक बोर।
एयरोस्पेस : मशीनिंग विमान इंजन के लिए, टरबाइन ब्लेड के अंदर ठंडा चैनल, सख्त प्रदर्शन मानकों को पूरा करने के लिए अंतरिक्ष यान संरचनात्मक घटकों में विशेष आंतरिक गुहाएं आदि।
प्रेसिजन इंस्ट्रूमेंट मैन्युफैक्चरिंग : छोटे सटीक भागों के आंतरिक बोर को संसाधित करने के लिए उपयोग किया जाता है, जैसे कि सेंसर हाउसिंग, वाल्व असेंबली और सटीक पाइपिंग सिस्टम में जोड़ों।
सामान्य मशीनरी विनिर्माण : पंप, वाल्व, कंप्रेशर्स और अन्य उद्योगों, जैसे कि हाइड्रोलिक सिस्टम के वाल्व ब्लॉक, पंप आवरण में प्रवाह पथ शामिल हैं।
ऊर्जा उपकरण : जनरेटर के लिए रोटर स्लॉट्स का प्रसंस्करण, तेल अच्छी तरह से ड्रिलिंग बिट्स की आंतरिक संरचनाएं, पवन टर्बाइन के लिए हाउसिंग, आदि, उपकरणों के समग्र प्रदर्शन और परिचालन दक्षता में सुधार करने के लिए।
कॉलम (बेड), बेस: Q235 स्टील प्लेट जो प्रकृति में संरचनात्मक है, यह मशीन की स्थिरता सुनिश्चित करने के लिए प्रत्येक स्टूइंग प्रक्रिया से पहले और बाद में किसी न किसी तरह से मचाने के लिए डिज़ाइन किया गया है।
प्राथमिक स्लाइड प्लेट HT300 सामग्री से बना है, गाइड रेल डोवेटेल के आकार की गाइड रेल है, जिसमें एक मजबूत समझ और थोड़ी मात्रा में पलटने के लाभ होते हैं।
स्वचालित टूल प्लेसमेंट डिवाइस: स्क्रीन पर कुंजियों को छूकर इस डिवाइस में अलग -अलग लंबाई को इस डिवाइस में रखा जा सकता है।
मुख्य और सहायक कटर बॉडी: मिश्र धातु स्टील को नियोजित किया जाता है, और जबड़े सभी एक केंद्र के साथ उच्च-शमन स्टील से बने होते हैं जिसे किसी भी स्थान पर सेट किया जा सकता है।
| नमूना | L5705 | L5710 | L5720 | इकाई |
| रेटेड तनाव | 50 | 100 | 200 | के.एन. |
| रेटेड स्ट्रोक | 800 | 1250 | 1600 | मिमी |
| ब्रोचिंग स्पीड | 1 ~ 10 | 1 ~ 10 | 1 ~ 8 | एम/मिनट |
| ब्रोच लंबाई की सीमा | 500 ~ 900 | 600 ~ 1400 | 600 ~ 1700 | मिमी |
| वापसी गति | 2 ~ 20 | 2 ~ 20 | 2 ~ 20 | एम/मिनट |
| कार्यक्षेत्र आकार (LXW) | 350 × 300 | 410 × 340 | 430 × 380 | एम/मिनट |
| लोडिंग और अनलोडिंग की ऊंचाई | ≤910 | ≤935 | ≤1100 | एम/मिनट |
| मुख्य मोटर शक्ति | 7 | 17 | 31.5 | किलोवाट |
| कुल मोटर शक्ति | 14 | 24 | 42 | किलोवाट |
| ब्रोच ऊपर की ओर बढ़ता है | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | एम/मिनट |
| ब्रोच गति नीचे चलें | 1 ~ 5 | 1 ~ 5 | 1 ~ 5 | एम/मिनट |
| फेसप्लेट के लिए मैक्स .होल व्यास | Φ75 | Φ60 | Φ100 | मिमी |
| व्यास के बाहर अधिकतम वर्कपीस*मोटाई | φ190 × 80 | Φ200 × 90 | Φ280 × 90 | मिमी |
| मशीन उपकरण का शुद्ध भार | 4700 | 8800 | 12500 | किलोभास |
| मशीन टूल का कार्यक्षेत्र (LXWXH) | 2800 × 2700 × 4000 | 3600 × 3000 × 4800 | 3700 × 3200 × 5600 | मिमी |
मानक:
कॉलम और कॉलम गाइड रेल;
आधार;
मुख्य स्लाइड प्लेट;
मुख्य सिलेंडर;
टूल क्लैम्पिंग सिलेंडर;
पुशिंग डिवाइस;
चाकू फीडर;
चाकू समायोजन उपकरण;
छोटी डिस्क;
मुख्य चाकू क्लैंप;
सहायक चाकू क्लैंप;
मुख्य हाइड्रोलिक प्रणाली;
मुख्य ड्राइव के लिए अक्षीय पिस्टन पंप;
सहायक ड्राइव तेल पंप, सोलनॉइड वाल्व, स्टैक वाल्व;
हाइड्रोलिक स्टेशन (टैंक असेंबली);
तेल कूलर;
कूलिंग (डबल पंप);
चिप हटाने (स्क्रैपर प्रकार चिप कन्वेयर);
संरक्षण (स्वचालित दरवाजा);
ब्रोच;
5 टन सिंगल-कॉलम ब्रोचिंग मशीन
लंबे और छोटे ब्रोच
आंतरिक बोर ब्रोचिंग
छोटे आंतरिक बोर ब्रोची
ऑटोमोटिव उद्योग : इंजन ब्लॉक में मशीनिंग वॉटर जैकेट छेद और तेल मार्ग के छेद के लिए, ट्रांसमिशन, आदि के अंदर गियर और स्पलाइन छेद, साथ ही ब्रेक और स्टीयरिंग सिस्टम घटकों में सटीक बोर।
एयरोस्पेस : मशीनिंग विमान इंजन के लिए, टरबाइन ब्लेड के अंदर ठंडा चैनल, सख्त प्रदर्शन मानकों को पूरा करने के लिए अंतरिक्ष यान संरचनात्मक घटकों में विशेष आंतरिक गुहाएं आदि।
प्रेसिजन इंस्ट्रूमेंट मैन्युफैक्चरिंग : छोटे सटीक भागों के आंतरिक बोर को संसाधित करने के लिए उपयोग किया जाता है, जैसे कि सेंसर हाउसिंग, वाल्व असेंबली और सटीक पाइपिंग सिस्टम में जोड़ों।
सामान्य मशीनरी विनिर्माण : पंप, वाल्व, कंप्रेशर्स और अन्य उद्योगों, जैसे कि हाइड्रोलिक सिस्टम के वाल्व ब्लॉक, पंप आवरण में प्रवाह पथ शामिल हैं।
ऊर्जा उपकरण : जनरेटर के लिए रोटर स्लॉट्स का प्रसंस्करण, तेल अच्छी तरह से ड्रिलिंग बिट्स की आंतरिक संरचनाएं, पवन टर्बाइन के लिए हाउसिंग, आदि, उपकरणों के समग्र प्रदर्शन और परिचालन दक्षता में सुधार करने के लिए।
