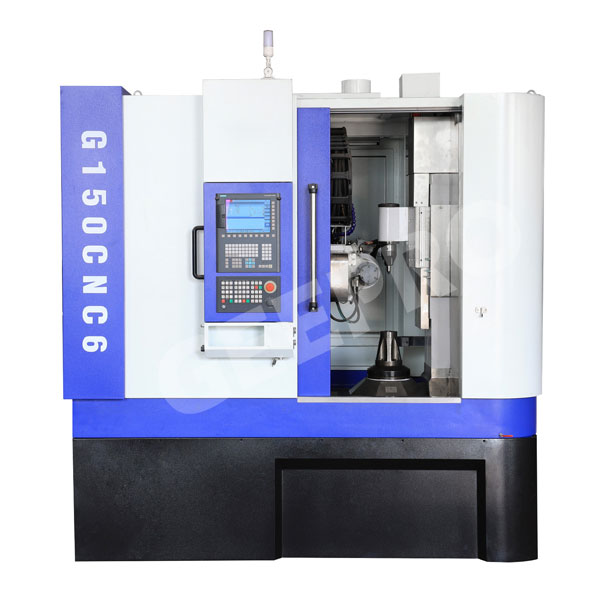

सीमेंस सिस्टम के साथ G150 वर्टिकल CNC गियर कटिंग मशीन

G150 ऊर्ध्वाधर गियर हॉबिंग मशीन की सीमा में एक छोटी मशीन है, जो गियर के लघु और छोटे बैच उत्पादन के लिए उपयुक्त है। स्वचालन की एक उच्च डिग्री के साथ, 6-अक्ष सीएनसी हॉबिंग मशीनें सटीक इंजीनियरिंग और उच्च अंत विनिर्माण के क्षेत्र में प्रतिस्पर्धा और लचीलापन प्रदर्शित करती हैं।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

6-एक्सिस सीएनसी गियर हॉबिंग मशीन मल्टी-एक्सिस लिंकेज कंट्रोल के माध्यम से कॉम्प्लेक्स कॉन्ट्रोस के गियर मशीनिंग में अपेक्षाकृत उच्च स्थिति सटीकता और रिपीटबिलिटी को प्राप्त करने में सक्षम है , जो कि आईएसओ मानक में ग्रेड 7 जैसे उच्च-परिशुद्धता गियर के निर्माण के लिए उपयुक्त है , जो कि प्रिसिजन मशीनरी, एयरोस्पेस के क्षेत्रों में कड़े आवश्यकताओं को पूरा करने के लिए है।

यूरोप में निर्यात: बेल्जियम, नीदरलैंड, रूस, बेलारूस

सीमेंस सिस्टम ड्राइव;

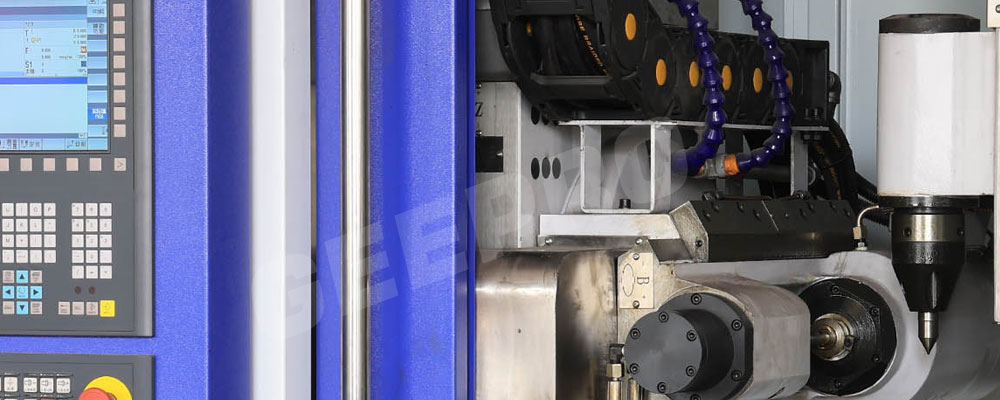

गियर-होबर

1। से लैस उन्नत सीएनसी प्रणाली , यह वास्तविक समय में मशीनिंग प्रक्रिया की निगरानी कर सकता है और गतिशील समायोजन कर सकता है, जैसे कि टूल वियर मुआवजा, आदि, यह सुनिश्चित करने के लिए कि मशीनिंग प्रक्रिया में सटीकता का एक स्थिर स्तर बनाए रखा जाता है।

2। 6-अक्ष डिजाइन न केवल पारंपरिक सीधे और पेचदार गियर तक सीमित है, बल्कि कुशलता से गैर-मानक और आकार के गियर, जैसे कि डबल पेचदार फेस गियर, बेवल गियर , आदि को भी संसाधित कर सकता है, जो मशीनिंग और अनुप्रयोग क्षेत्रों के दायरे का विस्तार करता है।

3। अत्यधिक स्वचालित ऑपरेशन मैनुअल हस्तक्षेप को कम करता है और उत्पादन दक्षता में सुधार करता है, जबकि विविध उत्पादन आवश्यकताओं के अनुकूल होने के लिए बैच प्रसंस्करण और एकल-टुकड़ा अनुकूलन का समर्थन करता है।

गियर-कटिंग मशीन

G150 मुख्य तकनीकी पैरामीटर
सबसे बड़ा प्रसंस्करण मॉड्यूल	एम.एन.	4
सबसे बड़ा मशीनिंग व्यास	मिमी	160
टूल रेस्ट का झुकाव कोण	डिग्री	45L/r
अक्षीय स्ट्रोक	मिमी	300
वर्कपीस शाफ्ट की अधिकतम गति	आरपीएम	410
हॉब शाफ्ट की अधिकतम गति	आरपीएम	2600
हॉब सेंटर से वर्कबेंच सेंटर की दूरी	मिमी	20-155
कुल शक्ति	किलोवाट	22
अधिकतम हॉब व्यास ∗ लंबाई	मिमी	100 ∗ 120
उपकरण पट्टी का विनिर्देशन	मिमी	13.16.22
मशीन उपकरण उपस्थिति आकार	मिमी	2675 × 2550 × 2460
मशीन उपकरण का कुल भार	किलोभास	7200
