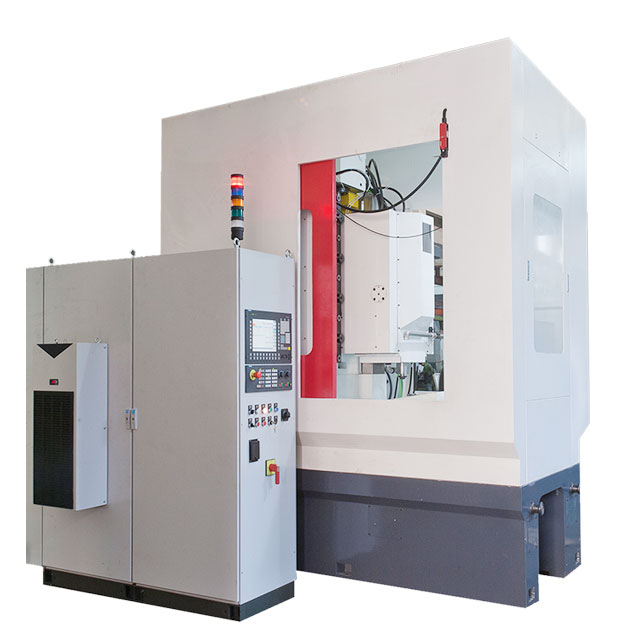

CNC गियर शेपिंग शेपर मशीन 8 अक्षों और 5 लिंकेज के साथ

CNC गियर शेपिंग मशीन गियर शेपर के ऊपर और नीचे की पारस्परिक रूप से कटिंग गति का उपयोग करती है और वर्कपीस को पूरा करने के लिए रिलेटिंग रोलिंग, उदाहरण के लिए, बेलनाकार सीधे-दांतेदार डिस्क गियर, कई गियर, आंतरिक और बाहरी गियर और सेक्टर गियर, आदि।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

सीएनसी गियर शेपिंग मशीन

मशीन एक आठ-अक्ष, पांच-अक्ष सीएनसी गियर शेपिंग मशीन है जिसमें निम्नलिखित सुविधाएँ हैं:

एक इलेक्ट्रॉनिक पेचदार गाइड सिस्टम से लैस, जो विशेष पेचदार गाइड स्थापित करने की आवश्यकता के बिना पेचदार गियर की मशीनिंग की अनुमति देता है।

टूल कैरियर स्लाइड में एक लिफ्टिंग फ़ंक्शन होता है, जो विशेष रूप से एक ही मॉड्यूल के साथ डुप्लिकेट गियर के कुशल मशीनिंग के लिए उपयुक्त है, लेकिन एकल क्लैंपिंग स्थितियों के तहत दांतों की अलग -अलग संख्या।

सीएनसी-गियर-आकार-मशीन

विशेषताएँ

CNC स्विंग टेबल को न केवल छोटे टेपर गियर की मशीनिंग का समर्थन करने के लिए डिज़ाइन किया गया है, बल्कि विशेष दांत अभिविन्यास आवश्यकताओं के साथ गियर का निर्माण भी है।

कुशल उत्पादन।

मशीन के टूल कैरियर को हाइड्रोस्टैटिक गाइडवे और हाइड्रोस्टैटिक बीयरिंग के साथ डिज़ाइन किया गया है ताकि यह सुनिश्चित किया जा सके कि यह प्रति मिनट 2,500 स्ट्रोक की अधिकतम स्ट्रोक दर तक उच्च गति वाले स्ट्रोक संचालन के लिए अनुकूल हो सकता है।

बिस्तर एक डबल-दीवार निर्माण डिजाइन के साथ उच्च घनत्व वाले ग्रे कच्चा लोहा से बना है जो आधार भागों की उत्कृष्ट थर्मल स्थिरता सुनिश्चित करता है।

विवरण

गियर-शॉपर

पैरामीटर

सामान		इकाई	पैरामीटर
अधिकतम। वर्कपीस व्यास	बाह्य गियर	मिमी	200
	आंतरिक गियर (अधिकतम 400)		60+डी कटर
अधिकतम। मॉड्यूल		मिमी	6
Max.Stroke लंबाई		मिमी	70
अधिकतम। दांतों की चौड़ाई		मिमी	60
स्पिंडल स्ट्रोक की संख्या (स्टेपलेस)		str/min	400-2500
स्पिंडल व्यास		मिमी	85
टूल माउंटिंग सतह से टेबल सतह तक की दूरी		मिमी	58-328
टूल सेंटरलाइन से टेबल सेंटरलाइन तक की दूरी		मिमी	-230
तालिका सतह व्यास		मिमी	200
टेबल स्पिंडल बोर व्यास		मिमी	75
टेबल स्विंग कोण		°	± 10
उच्चतम उपकरण स्पिंडल स्थिति का रेडियल फ़ीड		मिमी	> 0.5
स्तंभ की रेडियल फ़ीड (स्टेपलेस गति विनियमन)		मिमी/str	0.001
स्तंभ की गति गति		मिमी/मिनट	2000
अधिकतम घूर्णी गति जब मेज तेजी से चल रही है		आरपीएम	10.4
टूल होल्डर स्लाइड की स्ट्रोक लंबाई		मिमी	200
कुल मशीन शक्ति		किलोवाट	50
मशीन आयाम (LXWXH)		मिमी	3305x2680x2800
मशीन का कुल भार		किलोभास	लगभग 10000

गियर-मशीन

कई प्रकार की मशीनें हैं जिन्हें एक पूर्ण और सही समाधान बनाने के लिए सीएनसी गियर शेपिंग मशीनों के साथ जोड़ा जा सकता है:

सीएनसी गियर हॉबिंग मशीन

गियर हॉबिंग मशीनें बाहरी बेलनाकार गियर के बड़े पैमाने पर उत्पादन के लिए उपयुक्त हैं, गियर शेपिंग मशीनों को विभिन्न प्रकार की गियर प्रसंस्करण आवश्यकताओं को कवर करने के लिए पूरक करती हैं।

CNC गियर शेविंग मशीन:

गियर सम्मिलन या हॉबिंग के बाद दांत आकार सुधार और सतह परिष्करण;

CNC गियर पीसने की मशीन:

अत्यधिक उच्च परिशुद्धता और सतह खुरदरापन की आवश्यकता वाले गियर के लिए उपयुक्त, जैसे कि ऑटोमोबाइल गियरबॉक्स में गियर और सटीक मशीनरी में प्रमुख घटक।

5-अक्ष लिंकेज मशीनिंग सेंटर:

गियर बॉक्स बॉडी, गियर शाफ्ट और अन्य घटकों की मशीनिंग जटिल संरचना में बहुत प्रभावी, पेशेवर गियर मशीन टूल्स के साथ, रिक्त से तैयार उत्पाद तक एक-स्टॉप प्रसंस्करण प्राप्त करने के लिए।
