G400 गियर हॉबिंग मशीन और कृमि गियर मशीनिंग: प्रेसिजन ट्रांसमिशन में प्रमुख बल

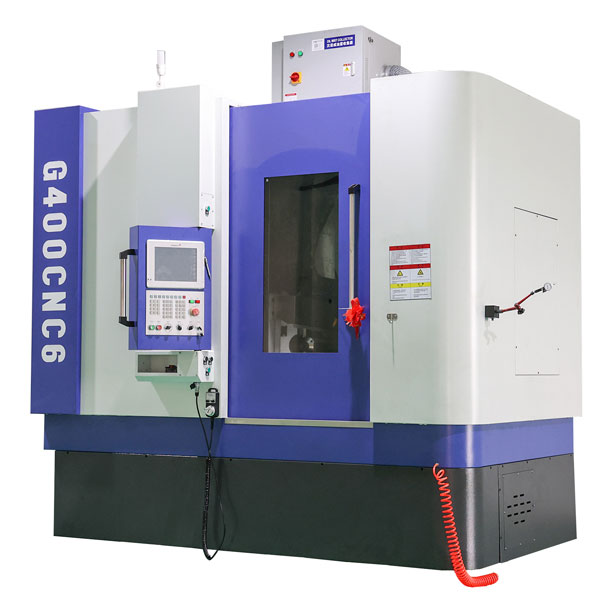

G400 गियर हॉबिंग मशीन के तकनीकी मुख्य आकर्षण

आज के उन्नत विनिर्माण परिदृश्य में, गियर उत्पादन प्रौद्योगिकी में चल रहे विकास लगातार स्वचालन और उच्च-सटीक उपकरणों के विकास को चला रहे हैं। G400 गियर हॉबिंग मशीन, जिसे विशेष रूप से बड़े-व्यास वाली कृमि गियर मशीनिंग के लिए डिज़ाइन किया गया है, अपने वर्टिकल लेआउट, 6-एक्सिस लिंकेज और डायरेक्ट-ड्राइव स्पिंडल के लिए एक प्रीमियर सीएनसी समाधान के रूप में खड़ा है।

G400 की ऊर्ध्वाधर संरचना विशेष रूप से बड़े कृमि गियर के लिए अच्छी तरह से अनुकूल है, वर्कपीस के गुरुत्वाकर्षण के केंद्र के लिए बेहतर समर्थन प्रदान करती है, मशीनिंग स्थिरता को बढ़ाती है, और लोडिंग/अनलोडिंग संचालन को सरल बनाती है। इसका प्रत्यक्ष-ड्राइव स्पिंडल पारंपरिक गियर या बेल्ट ट्रांसमिशन सिस्टम के कारण कंपन और बैकलैश को कम करता है, जिससे मशीनिंग सटीकता और सतह खत्म में काफी सुधार होता है। इसके अतिरिक्त, 6-एक्सिस लिंकेज सिस्टम G400 को जटिल गियर प्रोफाइल को संसाधित करने में सक्षम बनाता है, जिससे यह कृमि गियर और अन्य विशेष ट्रांसमिशन घटकों के लिए आदर्श है।

G400 बड़े मॉड्यूल और बड़े-व्यास वाले गियर हॉबिंग का समर्थन करता है, जिसमें अधिकतम मशीनिंग व्यास 400 मिमी तक है। अपने शक्तिशाली टॉर्क आउटपुट के साथ युग्मित, यह उच्च-शक्ति यांत्रिक ट्रांसमिशन सिस्टम द्वारा आवश्यक मांग वाले मशीनिंग कार्यों को संभालने में पूरी तरह से सक्षम है।

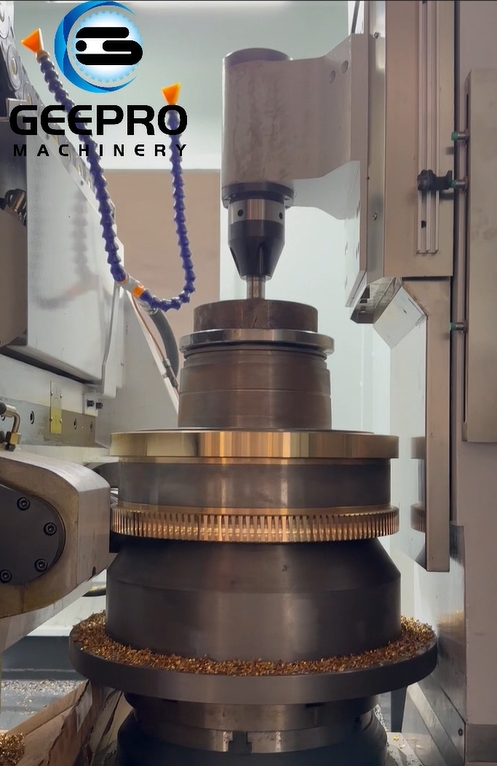

कृमि गियर मशीनिंग: सटीक और जटिलता संयुक्त

मानक बेलनाकार गियर के साथ तुलना में, कृमि गियर को अधिक जटिल और सटीक मशीनिंग प्रक्रियाओं की आवश्यकता होती है। कृमि गियर्स को आमतौर पर कृमि शाफ्ट के साथ एक कृमि गियर ड्राइव सिस्टम बनाने के लिए जोड़ा जाता है, जहां गियर की सटीक, सतह की गुणवत्ता और मेशिंग विशेषताएं सीधे पूरे ट्रांसमिशन सिस्टम की दक्षता और जीवनकाल को प्रभावित करती हैं।

G400 कृमि गियर मशीनिंग में कई फायदे प्रदान करता है:

1। उच्च परिशुद्धता सीएनसी प्रणाली

सीमेंस 840D या FANUC 31I जैसे उच्च-प्रदर्शन नियंत्रण प्रणालियों से लैस, G400 प्रोफ़ाइल, लीड और पिच त्रुटि नियंत्रण में माइक्रोन-स्तरीय परिशुद्धता सुनिश्चित करता है, सभी मापदंडों को तंग सहिष्णुता के भीतर अच्छी तरह से रखता है।

2। बुद्धिमान मुआवजा प्रौद्योगिकी

मशीन में स्वचालित थर्मल मुआवजा और त्रुटि आत्म-सुधार कार्यों की सुविधा है, जो लंबे समय तक मशीनिंग के कारण होने वाले संरचनात्मक विरूपण और लगातार सटीकता को बनाए रखने के कारण संरचनात्मक विरूपण का प्रबंधन करता है।

3। शक्तिशाली कटिंग क्षमता

एक उच्च-रिगिडिटी मशीन बेड और डायरेक्ट-ड्राइव स्पिंडल के साथ, G400 पारंपरिक उपकरणों की तुलना में उत्पादकता में 30% से अधिक सुधार प्राप्त करते हुए, उच्च दक्षता और उच्च-टॉर्क हॉबिंग का समर्थन करता है।

4। अनुकूली उपकरण पथ अनुकूलन

CAD/CAM सिस्टम के साथ एकीकृत, G400 स्वचालित रूप से विशिष्ट कृमि गियर मापदंडों के आधार पर अनुकूलित उपकरण पथ उत्पन्न करता है, उत्पादन दक्षता में सुधार करता है और उपकरण जीवन का विस्तार करता है।

वर्म गियर के विशिष्ट अनुप्रयोग

उनकी कॉम्पैक्ट संरचना, चिकनी ट्रांसमिशन, और सेल्फ-लॉकिंग क्षमता के लिए धन्यवाद, कृमि गियर व्यापक रूप से यांत्रिक प्रणालियों में उपयोग किए जाते हैं जिनके लिए उच्च कमी अनुपात और रिवर्स सेल्फ-लॉकिंग की आवश्यकता होती है। मुख्य अनुप्रयोग परिदृश्यों में शामिल हैं:

1। उठाना उपकरण

लिफ्ट, कार लिफ्टों, और स्टेज मशीनरी में, कृमि गियर ड्राइव लोड बैकस्लाइडिंग को रोकने के लिए विश्वसनीय सेल्फ-लॉकिंग प्रदान करते हैं, सुरक्षा और परिचालन विश्वसनीयता सुनिश्चित करते हैं।

2। भारी-शुल्क ट्रांसमिशन सिस्टम

कृमि गियर खनन मशीनरी, धातुकर्म उपकरण और डाई-कास्टिंग मशीनों के लिए आदर्श हैं, जहां भारी लोड परिस्थितियों में उच्च टोक़ और कम गति वाले आउटपुट की आवश्यकता होती है।

3। स्वचालन उपकरण

रोबोटिक्स में, सीएनसी रोटरी टेबल, और पैकेजिंग मशीनरी, वर्म गियर ड्राइव उच्च स्थिति सटीकता और मजबूत रिवर्स स्व-लॉकिंग प्रदान करते हैं, जिससे वे सर्वो-चालित स्वचालन प्रणालियों में आवश्यक हैं।

4। ऊर्जा उपकरण

पवन टरबाइन पिच सिस्टम और हाइड्रोपावर गेट नियंत्रण तंत्र में उपयोग किया जाता है, कृमि गियर महत्वपूर्ण ऊर्जा अनुप्रयोगों में उच्च कमी अनुपात के साथ दीर्घकालिक, स्थिर संचरण प्रदान करते हैं।

5। परिवहन और रसद

WORM गियर सिस्टम का उपयोग रेलवे स्विचगियर, मरीन डेक मशीनरी और अन्य प्रमुख परिवहन घटकों में किया जाता है, जो अंतर्निहित आत्म-लॉकिंग के साथ सुरक्षित और स्थिर पावर ट्रांसमिशन प्रदान करता है।

मैकेनिकल ट्रांसमिशन में वर्म गियर का महत्व

मैकेनिकल ट्रांसमिशन के एक महत्वपूर्ण रूप के रूप में, कृमि गियर ड्राइव अन्य प्रणालियों जैसे कि स्पर गियर, बेल्ट ड्राइव और चेन ड्राइव के पूरक हैं। वे कई अद्वितीय लाभ प्रदान करते हैं जो उन्हें इंजीनियरिंग अनुप्रयोगों में अपरिहार्य बनाते हैं:

1। उच्च कमी अनुपात प्राप्त करना

मानक गियर सिस्टम के विपरीत, कृमि ड्राइव एक कॉम्पैक्ट डिजाइन में 1: 100 या उससे अधिक तक की कमी अनुपात को प्राप्त कर सकती है-अंतरिक्ष-विवश, उच्च-टॉर्क, कम गति वाले वातावरण के लिए आदर्श।

2। स्व-लॉकिंग क्षमता

कृमि शाफ्ट आसानी से कृमि गियर चला सकते हैं, लेकिन रिवर्स गति बेहद मुश्किल है-यह 'एक-तरफ़ा ड्राइव ' तंत्र स्वाभाविक रूप से बैक-ड्राइविंग को रोकता है, परिचालन सुरक्षा को बढ़ाता है।

3। चिकनी और शांत ऑपरेशन

कृमि और गियर के बीच फिसलने वाले संपर्क के कारण, ट्रांसमिशन प्रक्रिया निरंतर और कम-प्रभाव है, जिससे यह विशेष रूप से शोर-संवेदनशील वातावरण जैसे चिकित्सा उपकरणों या सटीक इमेजिंग सिस्टम के लिए उपयुक्त है।

4। सदमे अवशोषण और उच्च प्रभाव प्रतिरोध

कृमि गियर ड्राइव की लोच और स्लाइडिंग प्रकृति उन्हें मशीनरी के सेवा जीवन का विस्तार करते हुए, झटके और कंपन को अवशोषित करने की अनुमति देती है।

5। G400 के साथ उच्च अंत कीड़ा गियर निर्माण का भविष्य

स्मार्ट विनिर्माण और उच्च-प्रदर्शन उपकरणों के लिए बढ़ती मांग के साथ, वर्म गियर आवश्यक ट्रांसमिशन घटकों के रूप में-उनकी मशीनिंग गुणवत्ता और विश्वसनीयता के लिए बढ़ा हुआ ध्यान प्राप्त कर रहे हैं। G400 गियर हॉबिंग मशीन, अपनी सटीक, दक्षता और स्थिरता के साथ, बड़े कृमि गियर उत्पादन के लिए एक मुख्य समाधान बन गया है।

आगे देखते हुए, G400 आगे ऑटोमेशन सिस्टम और MES प्लेटफार्मों के साथ एकीकृत करेगा, जो बुद्धिमान, जुड़े उत्पादन लाइनों को सक्षम करेगा जो विनिर्माण दक्षता को बढ़ावा देता है और ट्रांसमिशन उद्योग के व्यापक परिवर्तन का समर्थन करता है।

उच्च-सटीक, उच्च-लोड और उच्च-सुरक्षा इंजीनियरिंग अनुप्रयोगों में, उन्नत हॉबिंग तकनीक में नवीनतम का प्रतिनिधित्व करने वाले G400 एक महत्वपूर्ण भूमिका निभाते रहेगा, जो कि Worm गियर निर्माण की सीमाओं को नई ऊंचाइयों तक पहुंचाता है।
