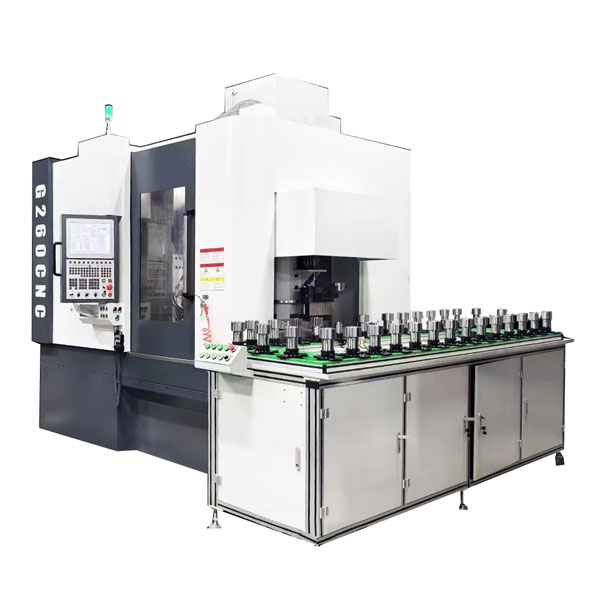

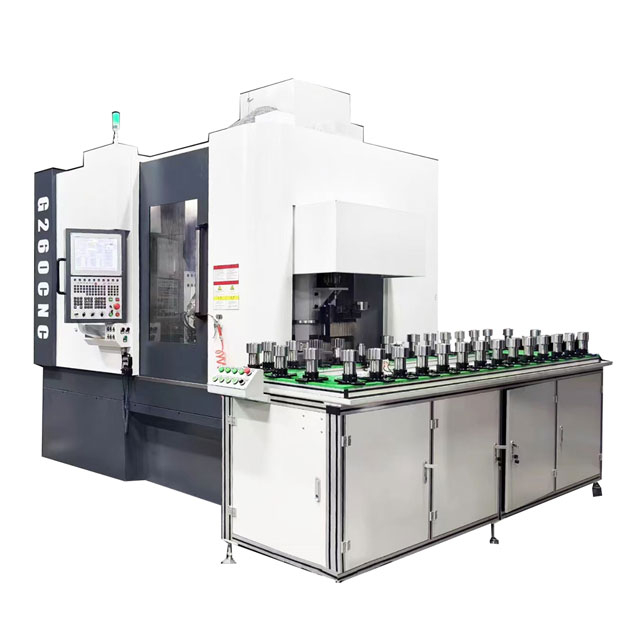

स्वचालित लोडिंग और अनलोडिंग सिस्टम के साथ G260 गियर हॉबिंग मशीन

CNC गियर हॉबिंग मशीन 260 मिमी से अधिक नहीं के व्यास के साथ गियर भागों के प्रसंस्करण में विशिष्ट सटीक CNC मशीन टूल का एक प्रकार है। इस तरह की मशीन टूल उन्नत सीएनसी तकनीक को अपनाती है, जो वर्कपीस के सापेक्ष हॉब के आंदोलन प्रक्षेपवक्र को सटीक रूप से नियंत्रित कर सकती है, और जटिल दांत भागों जैसे कि बेलनाकार गियर, पेचदार गियर, कृमि गियर, ड्रम गियर, साथ ही साथ स्पेल शाफ्ट और स्प्रॉकेट के कुछ विशिष्टताओं को महसूस करती है।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

जी 260-हॉबिंग-मशीन

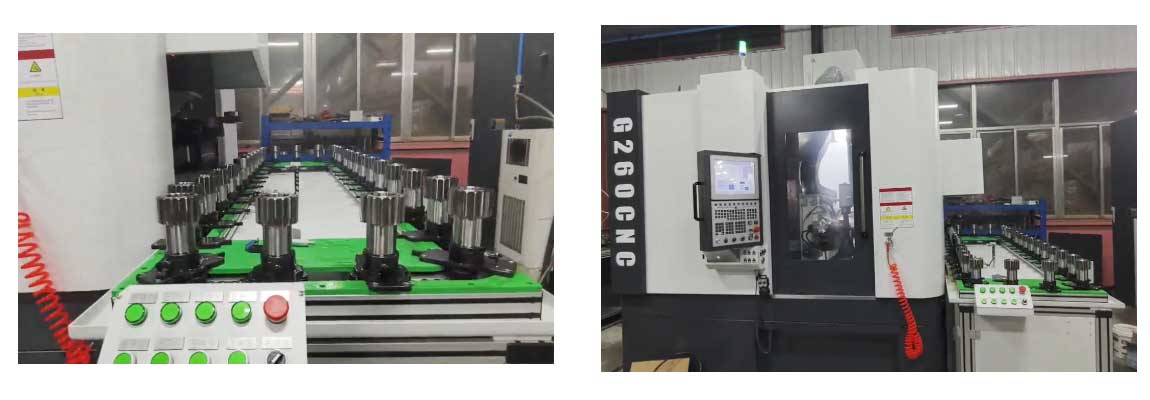

लोडिंग सिस्टम के साथ G260 हॉबिंग मशीन

सीएनसी गियर हॉबिंग मशीनें एक उच्च सटीक स्थिति प्रणाली से सुसज्जित हैं जो सीएनसी नियंत्रण प्रणाली के माध्यम से वास्तविक समय में हॉब और वर्कपीस के बीच सापेक्ष स्थिति और गति को मॉनिटर और समायोजित करती है, इस प्रकार यह सुनिश्चित करती है कि संसाधित गियर में उच्च प्रोफ़ाइल सटीकता और मेशिंग गुणवत्ता है।

यूरोप में निर्यात: बेल्जियम, नीदरलैंड, रूस, बेलारूस

सीमेंस सिस्टम ड्राइव;

विशेषता

स्वचालन और लचीलापन

सीएनसी गियर हॉबिंग मशीनें प्रोग्राम्ड ऑपरेशन का समर्थन करती हैं, जल्दी से विभिन्न वर्कपीस साइज़ और टूथ शेप में बदलाव के लिए अनुकूल हो सकती हैं, और सिंगल-पीस उत्पादन से छोटे-छोटे उत्पादन में लचीले रूपांतरण को प्राप्त कर सकती हैं, जिससे बदलाव की तैयारी के समय और मैनुअल हस्तक्षेप को कम कर दिया जा सकता है। इसमें स्व-निदान समारोह भी है, जो उत्पादन निरंतरता सुनिश्चित करने के लिए गलती की चेतावनी दे सकता है; और उत्पादन प्रक्रिया के स्वचालन की एक निश्चित डिग्री प्राप्त करने और समग्र उत्पादन दक्षता में सुधार करने के लिए स्वचालित लोडिंग और अनलोडिंग उपकरणों से लैस हो सकता है।

कुशल स्थिरता और विश्वसनीयता

प्रसंस्करण व्यास 260 CNC गियर हॉबिंग मशीन आमतौर पर उच्च प्रदर्शन वाले सर्वो मोटर ड्राइव से सुसज्जित होती है, हॉब स्पिंडल और वर्कपीस स्पिंडल या हाई-सटीक ट्रांसमिशन के बीच प्रत्यक्ष ड्राइव को प्राप्त करने के लिए, यह सुनिश्चित करने के लिए कि हॉबिंग प्रक्रिया की गतिशील प्रतिक्रिया और स्थिरता, एक ही समय में, अच्छी बंद संरक्षण और कूलिंग लुब्रिकेशन सिस्टम मशीन टूल और रखरखाव की सेवा जीवन का विस्तार करता है।

विवरण

G260-hobbing-machine पैरामीटर

विषय	इकाई	पैरामीटर
अधिकतम। वर्कपीस का व्यास	मिमी	280
अधिकतम। वर्कपीस के मॉड्यूल	M	8
अधिकतम। अक्षीय यात्रा (जेड-अक्ष)	मिमी	280
अधिकतम। वर्कपीस लंबाई	मिमी	610
हॉब सेंटर से टेबल सेंटर की दूरी	मिमी	25-175
अधिकतम। रेडियल यात्रा (एक्स-अक्ष)	मिमी	150
अधिकतम। स्पर्शरेखा यात्रा (y- अक्ष)	मिमी	180
दांतों की संख्या		6-600
अधिकतम। होब व्यास × लंबाई	मिमी	120 × 200
हब स्पिंडल टेपर होल		BT40
वर्कटेबल का व्यास	मिमी	250
अधिकतम। उपकरण धारक के रोटरी कोण (ए-अक्ष)	°	± 45 °
केंद्र और टेबल की सतह के धुरी अंत चेहरे के बीच की दूरी	मिमी	0-350-650
हॉब सेंटर और वर्कटेबल सेंटर के बीच की दूरी	मिमी	190-490
सीएनसी अक्ष रैखिक समन्वय संकल्प	मिमी	0.001
CNC अक्ष रोटरी समन्वय संकल्प	°	0.001
अधिकतम। रेडियल रैपिड ट्रैवर्स स्पीड (एक्स-एक्सिस)	मिमी/मिनट	3000
अधिकतम अक्षीय रैपिड ट्रैवर्स गति (जेड-अक्ष)	मिमी/मिनट	3000
अधिकतम स्पर्शरेखा तेज गति (y- अक्ष)	मिमी/मिनट	2000
रेटेड स्पिंडल स्पीड (बी-एक्सिस)	आर/मिनट	850
रेटेड वर्कटेबल स्पीड (सी एक्सिस)	आर/मिनट	150
कुल शक्ति	किलोवाट	46
कुल भार	किलोभास	लगभग 8000
मशीन का आकार (एल × डब्ल्यू × एच)	मिमी	2960 × 3010 × 2650
