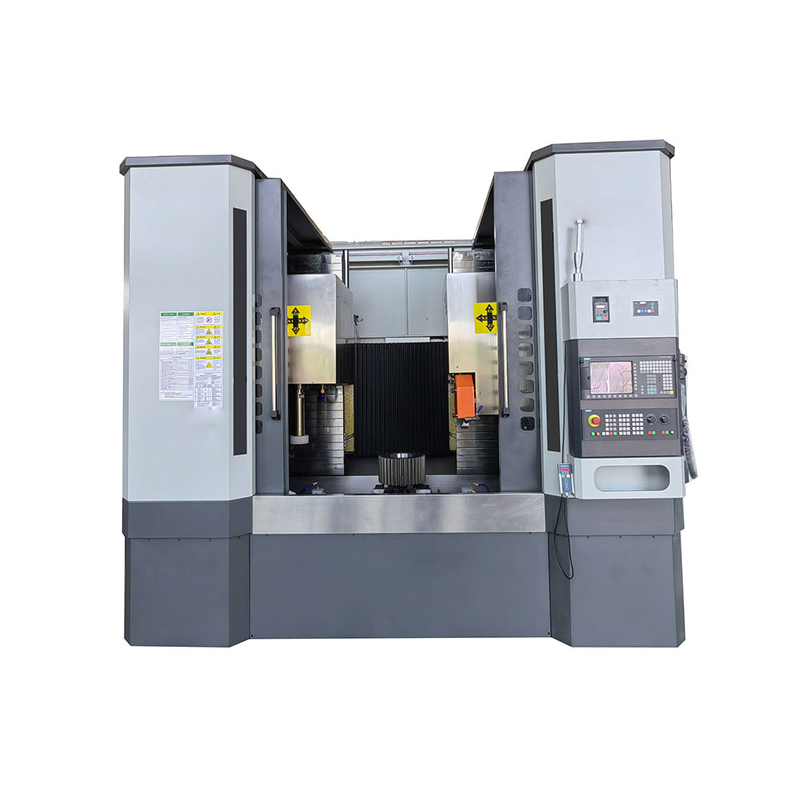

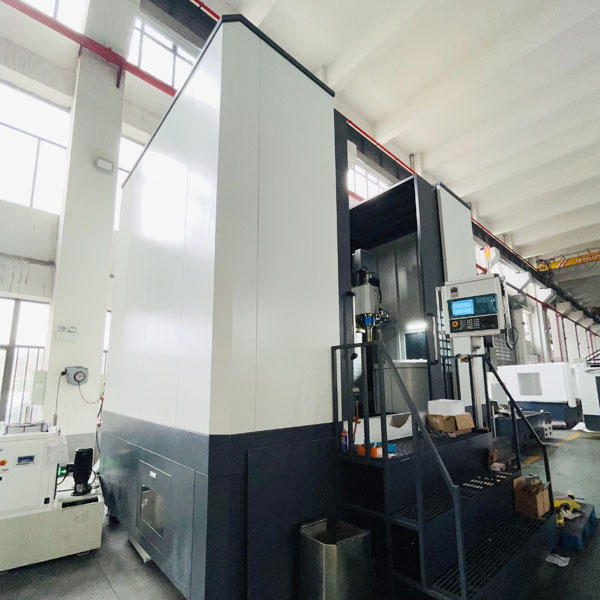

ऊर्ध्वाधर आंतरिक बेलनाकार यौगिक पीसने मशीन

मशीन 2 स्वतंत्र पीस इकाइयों से सुसज्जित है, एक आंतरिक के लिए और एक बाहरी पीस के लिए। पीस पहियों को स्पिंडल द्वारा उच्च गति से घुमाया जाता है, जबकि वर्कपीस को एक स्थिरता में आयोजित किया जाता है और वांछित पीसने वाले पथ को पूरा करने के लिए सटीक अक्षीय और रेडियल दिशाओं में स्थानांतरित किया जाता है।

उपलब्धता स्थिति:



पूछना

उत्पाद वर्णन

ऊर्ध्वाधर आंतरिक और बाहरी यौगिक चक्की

मशीन टूल पहनने-प्रतिरोधी कच्चा लोहा से बना होता है, जिसमें इलेक्ट्रो-स्थायी चुंबकीय सक्शन कप या हाइड्रोस्टेटिक वर्कपीस के रोटरी अक्ष पर स्थापित चक के साथ, जबकि उपयोगकर्ता की वर्कपीस की विशिष्टता के अनुसार विशेष जुड़नार को अनुकूलित किया जा सकता है।

पीस व्हील की गति चर आवृत्ति गति विनियमन है, और कार्य की आवश्यकताओं के आधार पर पीस व्हील की गति को बदल दिया जा सकता है। इसके अतिरिक्त, एक ऊर्ध्वाधर पीसने वाला सिर या क्षैतिज पीसने वाला सिर प्रसंस्करण घटकों के लिए उपयोगकर्ता की मांगों के अनुसार बनाया जाएगा।

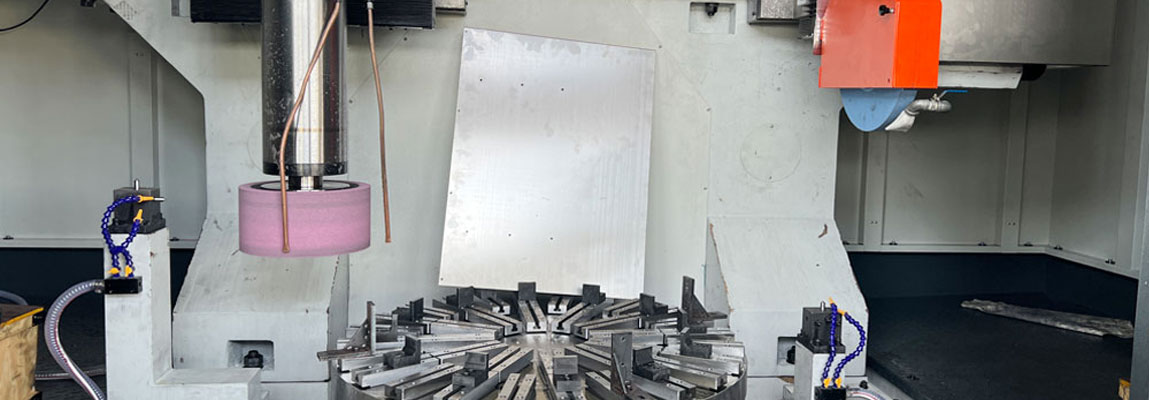

पिसाई

वर्टिकल सीएनसी कंपाउंड पीस मशीन में उच्च कार्य सटीकता है, जो माइक्रोन स्तर तक पहुंचने में सक्षम है। सीएनसी सिस्टम और सटीक सर्वो कंट्रोल सिस्टम का उच्च रिज़ॉल्यूशन वर्कपीस की आयामी सटीकता और सतह खत्म करने की गारंटी देता है, सटीक खिला और पीस पहियों की स्थिति सुनिश्चित करता है।
मशीनीकृत होने के लिए वर्कपीस को तालिका पर तय किया जाता है, प्रोग्राम को सीएनसी सिस्टम के माध्यम से दर्ज किया जाता है, पैरामीटर सेट किए जाते हैं, वर्कपीस को पीसने के लिए पीसने वाला पहिया शुरू किया जाता है, और वर्कपीस को मशीनिंग प्रक्रिया के दौरान मापने की प्रणाली के साथ निरीक्षण किया जाता है और आवश्यकतानुसार समायोजित किया जाता है;
यह सामग्री और वर्कपीस की आकृतियों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जैसे कि इंजन शाफ्ट, टरबाइन ब्लेड, ऑटोमोबाइल क्रैंकशाफ्ट, कैमशाफ्ट, गियर; मोल्ड कोर, गुहा, बीयरिंग, आदि। यह उच्च-सटीक आंतरिक और बाहरी बेलनाकार पीसने की आवश्यकता वाले क्षेत्रों में एक महत्वपूर्ण भूमिका निभाता है।

अधिकतम। पीस इनर व्यास: 300-3000 मिमी

अधिकतम। पीस बाहरी व्यास: 400-3200 मिमी

अधिकतम। पीसिंग गहराई: 400-850 मिमी

मैक्स वर्क पीस रोटेशन व्यास: 500-3500 मिमी

अन्य चक्की

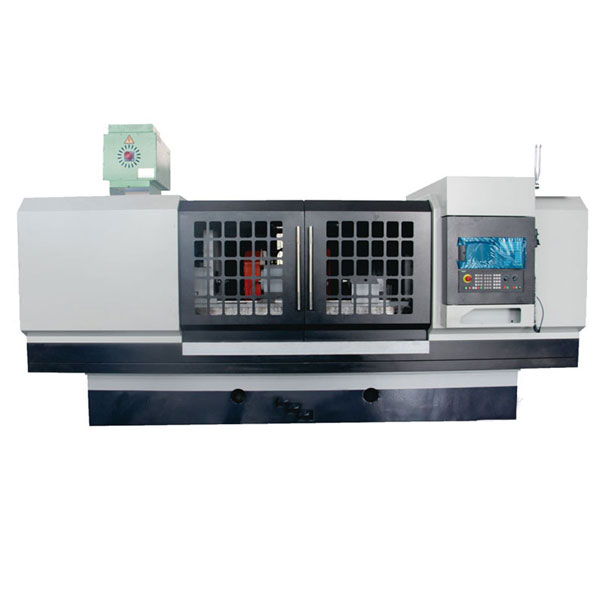

बाह्य पीसने की मशीन

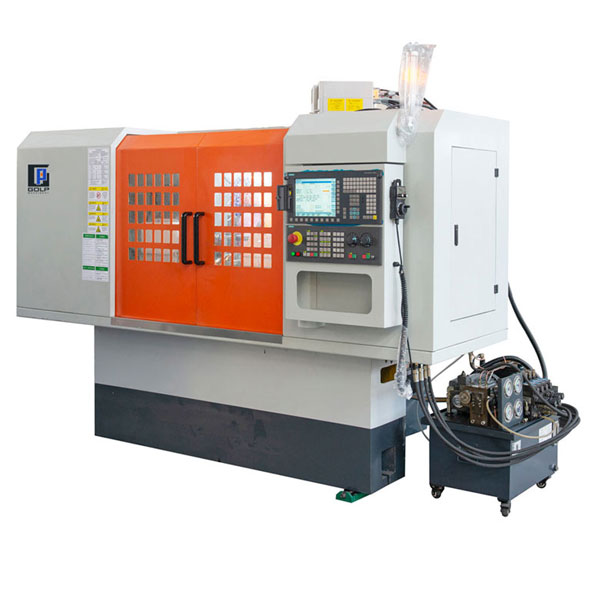

आंतरिक पीसने की मशीन

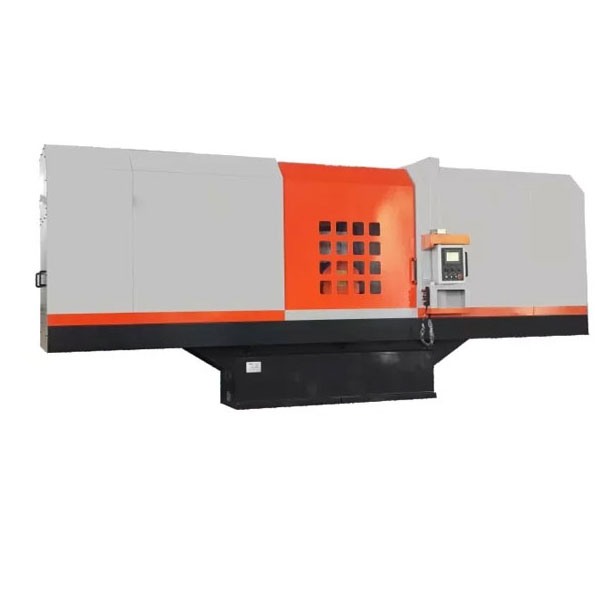

सतह की चक्की
