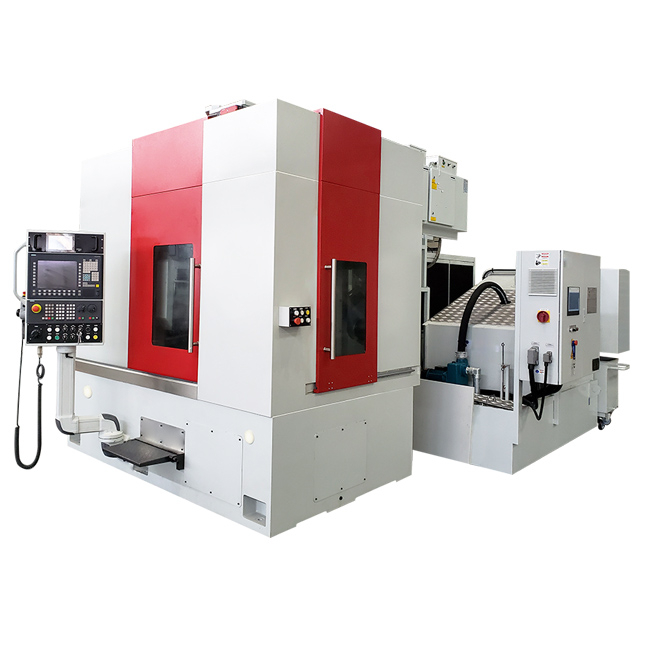

यह विशेष रूप से पारंपरिक ऑटोमोबाइल, नई ऊर्जा ऑटोमोबाइल, मोटरसाइकिल, ट्रांसमिशन और अन्य उद्योगों में बड़ी मात्रा में कठोर बेलनाकार गियर की उच्च-सटीक पीस के लिए उपयुक्त है।

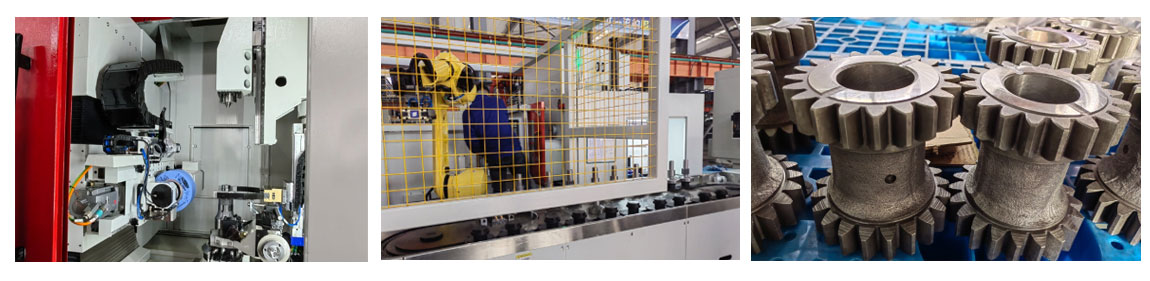

डबल वर्कपीस स्पिंडल डिज़ाइन को अपनाते हुए, एक वर्कपीस स्पिंडल पीस रहा है, जबकि अन्य वर्कपीस स्पिंडल वर्कपीस को लोड कर रहा है और उतार रहा है और दांतों को संरेखित कर रहा है, जो मशीन की मशीनिंग दक्षता में बहुत सुधार करता है।

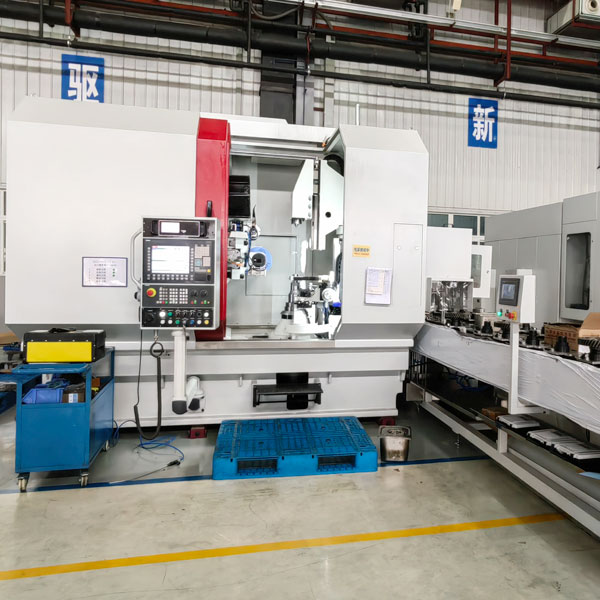

मशीन को रोबोट और साइलो से लैस किया जा सकता है ताकि स्वचालन की डिग्री में सुधार हो सके, मशीनिंग दक्षता में वृद्धि और श्रमिकों की श्रम तीव्रता को कम किया जा सके।
परियोजना | पैरामीटर | इकाई |
अधिकतम वर्कपीस व्यास | φ260 | मिमी |
अधिकतम वर्कपीस टूथ चौड़ाई | 180 | मिमी |
अधिकतम वर्कपीस मॉड्यूल | 4 (5) | मिमी |
वर्कपीस हेलिक्स एंगल | ± 45 | ° |
पीस व्हील सेंटर से टेबल सेंटर (एक्स-एक्सिस) तक क्षैतिज दूरी | 110 ~ 360 | मिमी |
ग्राइंडिंग व्हील का अधिकतम ऊर्ध्वाधर आंदोलन (y- अक्ष) | 250 | मिमी |
पीस व्हील सेंटर से टेबल सतह (z- अक्ष) तक ऊर्ध्वाधर दूरी | 170 ~ 370 | मिमी |
टेबल एंड फेस से रियर कॉलम टेलस्टॉक (W1/W2 एक्सिस) तक की दूरी | 336 ~ 651 | मिमी |
अधिकतम पीस लाइन गति (बी-अक्ष) | 80 | एमएस |
अधिकतम तालिका गति (C1 अक्ष, C2 अक्ष) | 2000 | आरपीएम |
ड्रेसिंग रोलर स्पीड (B3 अक्ष) | 1500 ~ 7000 | आरपीएम |
बहु-स्थिति विनिमय तालिका की अधिकतम गति (C3 अक्ष) | 25 | आरपीएम |
ड्रेसिंग रेंज (C4 अक्ष) | ± 5 | ° |
पीस व्हील स्पिंडल पावर (बी-एक्सिस) | 15.5 | किलोवाट |
पहिया विनिर्देशों को पीसना (बाहरी व्यास x इनर व्यास x लंबाई) | φ275xφ160x160 | मिमी |
उपकरण आयाम (लंबाई x चौड़ाई x ऊंचाई) | 3200x5300x3000 | मिमी |
मुख्य मशीन वजन | लगभग 8500 | किलोभास |
