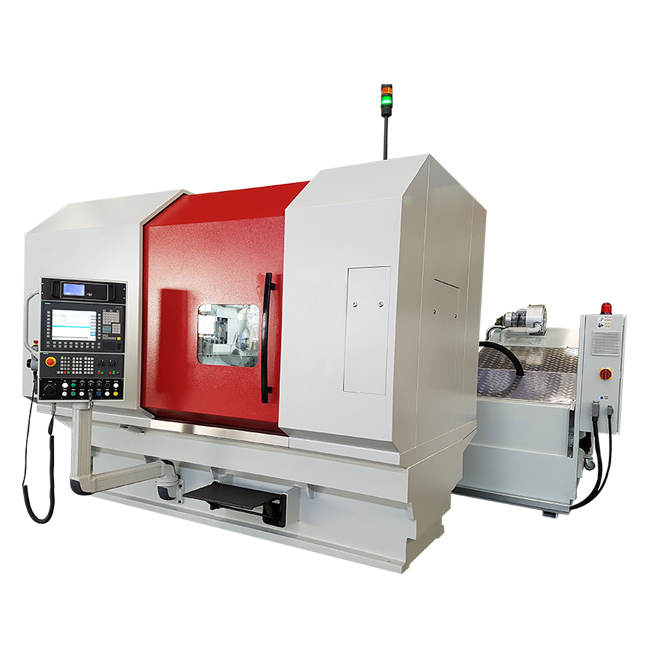

360 मिमी डाय सर्पिल बेवल सीएनसी वर्म व्हील गियर ग्राइंडर

मशीन हॉबिंग विधि और सीमेंस 840DSL संख्यात्मक नियंत्रण प्रणाली के समान निरंतर विकास पीसने के सिद्धांत को अपनाती है।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

CNC कीड़ा पहिया गियर पीसने की मशीन

CNC प्रौद्योगिकी को अपनाएं

एक स्वचालित लोडिंग और अनलोडिंग सिस्टम से लैस

विभिन्न प्रकार के गियर मशीनिंग को संभालने में सक्षम

एक पीस व्हील ड्रेसिंग फ़ंक्शन से सुसज्जित

कम ऊर्जा खपत

स्वत: रेखा

शाफ्ट और डिस्क के लिए कठोर बेलनाकार गियर के बैच उत्पादन के लिए ड्रम और टेपर गियर जैसे दांतेदार गियर को तेज करना।

मशीन को कम से कम एक घंटे के लिए अप्राप्य मशीनिंग के लिए एक परिसंचरण बिन (लोडिंग सिस्टम) से सुसज्जित किया जा सकता है।

केवल इंटरफ़ेस पर वर्कपीस मापदंडों, अपघर्षक पैरामीटर, प्रक्रिया पैरामीटर आदि को इनपुट करने की आवश्यकता है, जमीन हो सकती है, और ड्रेसर के आकार के लिए दांत का कोई भी आकार हो सकता है।

परियोजना	पैरामीटर	इकाई
अधिकतम वर्कपीस व्यास	φ320/360	मिमी
अधिकतम वर्कपीस टूथ चौड़ाई	280	मिमी
अधिकतम वर्कपीस मॉड्यूल	6/8	मिमी
अधिकतम वर्कपीस हेलिक्स कोण	± 45	°
पीस व्हील सेंटर से टेबल सेंटर (एक्सिस) तक क्षैतिज दूरी	90 ~ 360	मिमी
ग्राइंडिंग व्हील का अधिकतम ऊर्ध्वाधर आंदोलन (y- अक्ष)	250	मिमी
पीस व्हील की अधिकतम गति (y- अक्ष)	7000	मिमी/मिनट
पीस व्हील सेंटर से टेबल सतह (z- अक्ष) तक ऊर्ध्वाधर दूरी	130 ~ 450	मिमी
टेबल एंड फेस से रियर कॉलम टेलस्टॉक (डब्ल्यू-एक्सिस) की दूरी	250 ~ 850 (मानक विन्यास)	मिमी
लोडिंग और अनलोडिंग रोबोट का स्ट्रोक (WRL1, WRL2)	251 ~ 576 (लोडिंग और अनलोडिंग के साथ कॉन्फ़िगरेशन)	मिमी
पीस व्हील स्पिंडल की अधिकतम गति (बी-अक्ष)	350 (लोडिंग और अनलोडिंग के साथ कॉन्फ़िगरेशन)	मिमी
अधिकतम तालिका गति (सी-अक्ष)	7000	आरपीएम
ड्रेसिंग रोलर स्पीड (B3 अक्ष)	1800	आरपीएम
पीस व्हील स्पिंडल पावर (बी-एक्सिस)	3000 ~ 6000	आरपीएम
पीस व्हील कोर शाफ्ट इंटरफ़ेस	HSK80
पहिया विनिर्देशों को पीसना (बाहरी व्यास x इनर व्यास x लंबाई)	φ280Xφ115X160	मिमी
उपकरण आयाम (लंबाई x चौड़ाई x ऊंचाई)	4300x5600x3500	मिमी
मुख्य मशीन वजन	लगभग 10000	किलोभास
