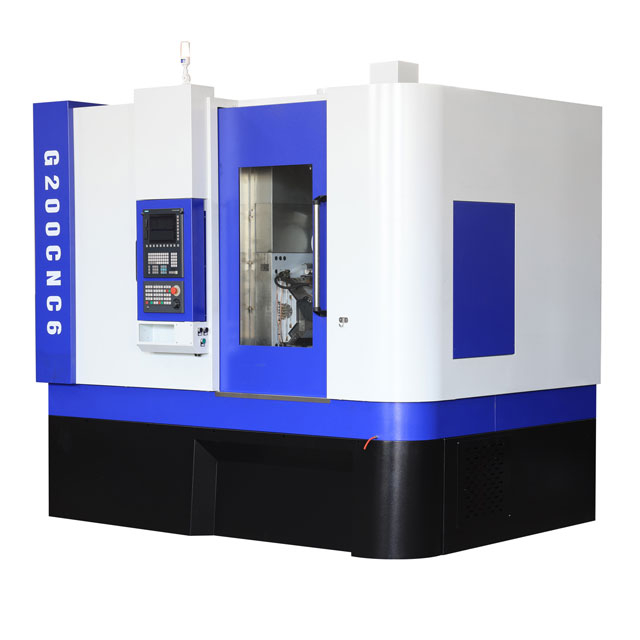

हाई-स्पीड डायरेक्ट-ड्राइव CNC हॉबिंग मशीन, सबसे आम गियर को संसाधित करने वाले सीधे-दाँत बेलनाकार गियर हैं, जिनका उपयोग समानांतर शाफ्ट के बीच संचरण के लिए किया जाता है; पेचदार-दाँत बेलनाकार गियर, सर्पिल की दांत दिशा, एक चिकनी संचरण और लोड-असर क्षमता प्रदान करने के लिए;
स्वचालन की उच्च डिग्री: स्वचालित उत्पाद लाइनों का समर्थन करता है, और स्वचालित रूप से पूरी प्रक्रिया को सामग्री क्लैम्पिंग से तैयार उत्पाद अनलोडिंग तक पूरा कर सकता है; उत्पादन दक्षता में सुधार के लिए इसमें एक वैकल्पिक स्वचालित टूल चेंजर भी है;
मल्टीफ़ंक्शनल डिज़ाइन: प्रोसेसिंग स्पर गियर, पेचदार गियर, वर्म गियर, स्प्रॉकेट और अन्य प्रकार के गियर;
सीमेंस सिस्टम ड्राइव;
यह कई देशों और क्षेत्रों को निर्यात किया गया है और प्रशंसा और मान्यता प्राप्त की है;
1। हालांकि मशीनिंग व्यास 200 मिमी है, वास्तविक मशीनिंग रेंज मशीन के विशिष्ट विनिर्देशों, सहायक उपकरण और प्रक्रिया सीमाओं के विन्यास से प्रभावित होती है, जैसे कि कुछ मशीनें उपकरणों की पसंद और बड़े व्यास और छोटे मॉड्यूल आकारों के मामले में मशीनिंग की स्थिरता द्वारा सीमित हो सकती हैं।
2। सीएनसी फ्रेंडली इंटरफ़ेस मशीन के संचालन के सीखने की सुविधा प्रदान करता है, और इसे एक छोटे शैक्षिक आहार के माध्यम से भी संचालित किया जा सकता है।
3। 3-5 मापांक, व्यास 200 सीएनसी गियर हॉबिंग मशीन, ग्राहकों को मापांक और अधिकतम व्यास प्रदान करने के लिए आवश्यकता है, आप मशीन का चयन कर सकते हैं, और फिर रूपांतरणों की एक श्रृंखला के माध्यम से, दांत की गहराई, दांतों की चौड़ाई, दांतों की संख्या, और इसी तरह प्राप्त करने के लिए। व्यवहार में, प्रसंस्करण की गुणवत्ता और दक्षता सुनिश्चित करने के लिए सामग्री, सतह खुरदरापन आवश्यकताओं, गर्मी उपचार और अन्य कारकों के साथ -साथ मशीन टूल, टूल कॉन्फ़िगरेशन आदि की सटीक स्तर की कठोरता पर विचार करना भी आवश्यक है।
| G200 मुख्य तकनीकी पैरामीटर | ||
| सबसे बड़ा प्रसंस्करण मॉड्यूल | एम.एन. | 5/6 |
| सबसे बड़ा मशीनिंग व्यास | मिमी | 200 |
| टूल रेस्ट का झुकाव कोण | डिग्री | 45L/r |
| अक्षीय स्ट्रोक | मिमी | 300 |
| वर्कपीस शाफ्ट की अधिकतम गति | आरपीएम | 210 |
| हॉब शाफ्ट की अधिकतम गति | आरपीएम | 2500 या 1500 |
| हॉब सेंटर से वर्कबेंच सेंटर की दूरी | मिमी | 20-170 |
| कुल शक्ति | किलोवाट | 35 |
| अधिकतम हॉब व्यास ∗ लंबाई | मिमी | 120 ∗ 180 |
| उपकरण पट्टी का विनिर्देशन | मिमी | 16.22.27 |
| मशीन उपकरण उपस्थिति आकार | मिमी | 2780 × 2860 × 2760 |
| मशीन उपकरण का कुल भार | किलोभास | 8000 |

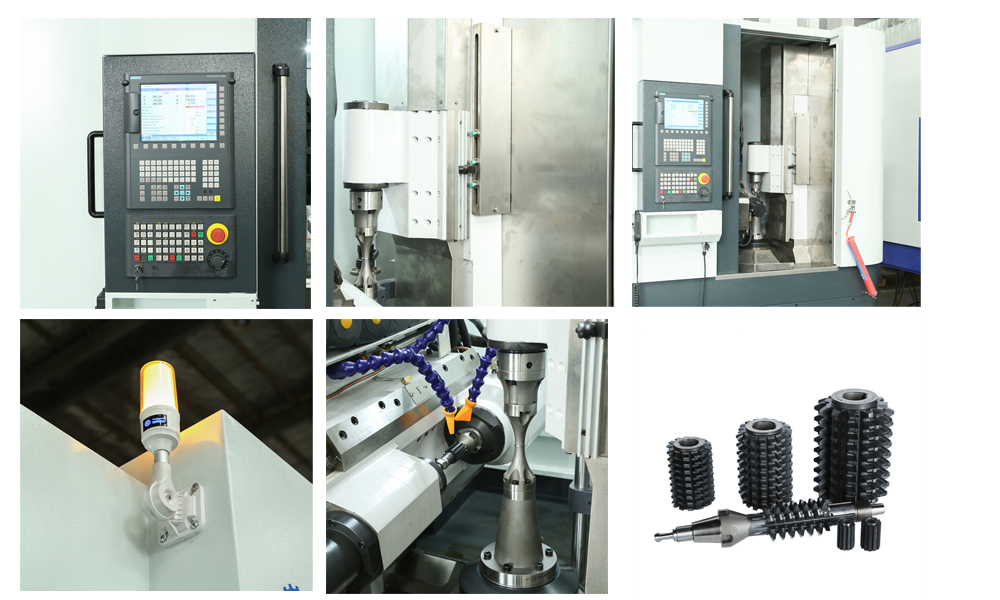

G150 गियर हॉबिंग मशीन

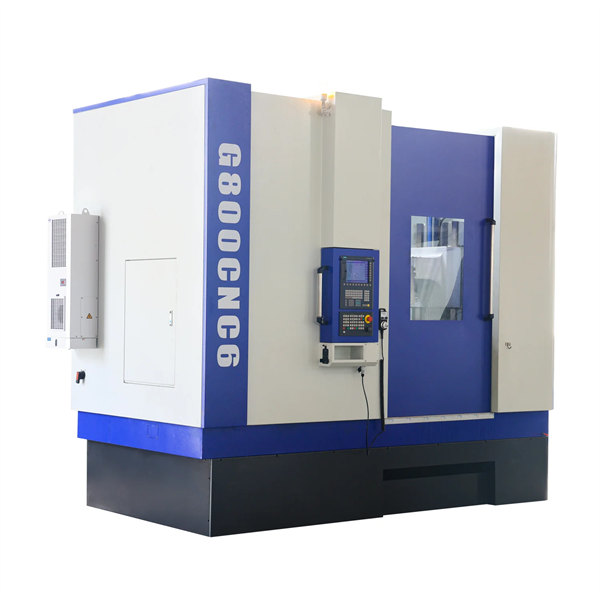

G800 गियर हॉबर

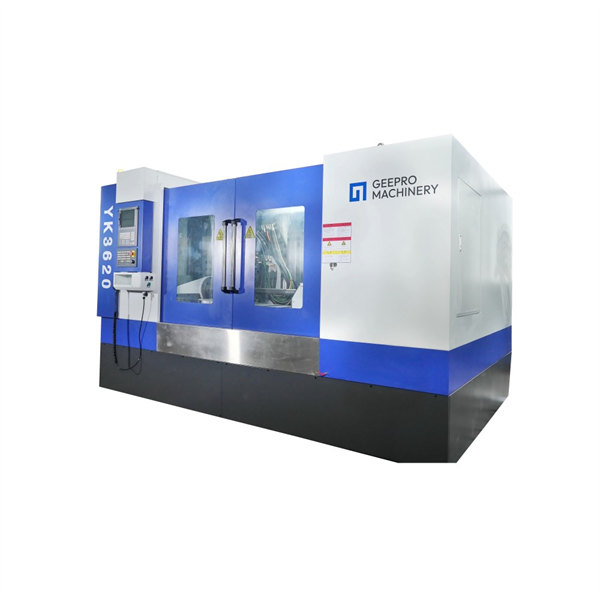

YK3620 गियर कटिंग मशीन
