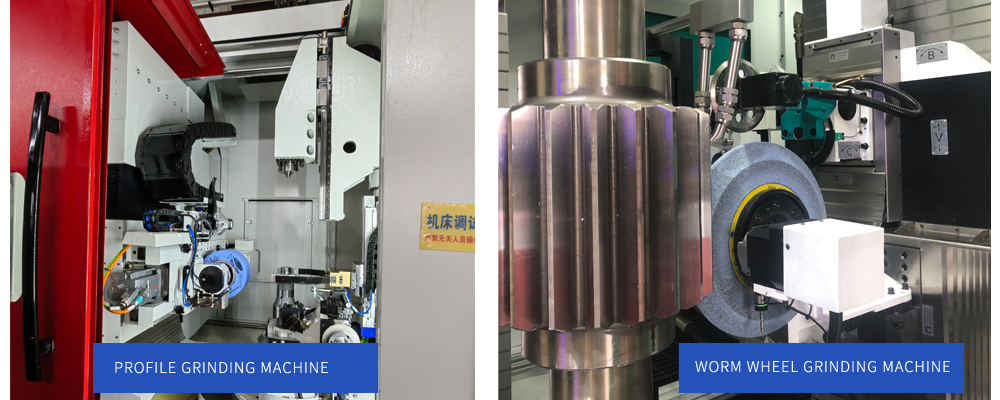

सीएनसी प्रोफाइल ग्राइंडिंग मशीन और वर्म व्हील ग्राइंडिंग मशीन, क्या अंतर हैं?

सीएनसी प्रोफाइल ग्राइंडिंग मशीन और वर्म गियर ग्राइंडिंग मशीन, हालांकि समान सटीक गियर प्रसंस्करण उपकरण, लेकिन प्रत्येक की परिभाषा, संचालन के सिद्धांत और लागू वर्कपीस प्रकार में महत्वपूर्ण अंतर हैं:

परिभाषा

1. सीएनसी प्रोफाइल गियर ग्राइंडिंग मशीन: प्रोफाइल ग्राइंडिंग की विधि को अपनाना, यानी, ग्राइंडिंग व्हील को पहले से ही एक ऐसे प्रोफाइल में तैयार करना जो कि संसाधित किए जाने वाले गियर बांसुरी के आकार से बिल्कुल मेल खाता हो, और फिर एक समय में एक ही दांत की पूरी प्रोसेसिंग को पूरा करना।

2. वर्म व्हील पीसने की मशीन: प्रसार विधि के सिद्धांत का उपयोग करके गियर पीसने के लिए एक मशीन उपकरण। इसका कार्य सिद्धांत हॉबिंग मशीन के समान है, सिवाय इसके कि पारंपरिक हॉब को कृमि के आकार में पीसने वाले पहिये से बदल दिया जाता है। ग्राइंडिंग व्हील की प्रत्येक क्रांति के लिए, वर्कपीस को एक टूथ पिच द्वारा घुमाया जाता है, ताकि निरंतर सापेक्ष गति के माध्यम से इनवॉल्व या अन्य प्रकार के गियर टूथ प्रोफाइल को सटीक रूप से 'प्रकट' किया जा सके।

काम के सिद्धांत

1.सीएनसी प्रोफाइल ग्राइंडिंग मशीन: प्रत्येक प्रसंस्करण चक्र में, ग्राइंडिंग व्हील और वर्कपीस के बीच एक संपर्क दांत की सतह की पूरी ग्राइंडिंग को पूरा कर सकता है, और ग्राइंडिंग व्हील को उसके मूल दांत प्रोफाइल को बहाल करने के लिए नुकसान के बाद फिर से ट्रिम करने की आवश्यकता होती है।

2. वर्म व्हील ग्राइंडिंग मशीन: वर्म व्हील और वर्कपीस गियर मेशिंग संबंध पर निर्भर करते हुए, सीएनसी प्रणाली के सटीक नियंत्रण के माध्यम से, निरंतर रोलिंग के एक निश्चित अनुपात के अनुसार, और धीरे-धीरे सभी दांतों को पीसना पूरा करें। काटने की अच्छी स्थिति बनाए रखने के लिए पीसने की प्रक्रिया के दौरान पीसने वाले पहिये को भी सही समय पर ट्रिम करने की आवश्यकता होती है।

कार्य का प्रकार और लागू वर्कपीस

1. सीएनसी प्रोफाइल ग्राइंडिंग मशीन: ग्राइंडिंग व्हील के निश्चित आकार के कारण, प्रोफाइल ग्राइंडिंग मशीन विशेष रूप से होती है बड़े मापांक, कम संख्या में दांतों वाले बड़े व्यास वाले गियर के प्रसंस्करण के लिए उपयुक्त, और विशेष गियर आकार ड्रेसिंग की आवश्यकता।

2. वर्म व्हील ग्राइंडिंग मशीन: छोटे और मध्यम मापांक, उच्च परिशुद्धता गियर के बड़े पैमाने पर उत्पादन के लिए अधिक उपयुक्त। बड़े पैमाने पर मानकीकृत गियर के बड़े पैमाने पर उत्पादन में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से ऑटोमोटिव, विमानन, सटीक उपकरणों और आवश्यक अन्य क्षेत्रों के प्रसंस्करण के लिए उपयुक्त छोटे और मध्यम आकार के, उच्च परिशुद्धता वाले गियर।

सारांश में, सीएनसी फॉर्मिंग गियर ग्राइंडिंग मशीन और वर्म व्हील गियर ग्राइंडिंग मशीन क्रमशः गियर ग्राइंडिंग के क्षेत्र में दो विशिष्ट प्रसंस्करण विधियों का प्रतिनिधित्व करते हैं, पूर्व एकल-दाँत एक-बार बनाने वाली प्रसंस्करण के लचीलेपन और विशेष दाँत के आकार की अनुकूलनशीलता पर जोर देता है, और बाद वाला उच्च दक्षता, उच्च परिशुद्धता बड़े पैमाने पर उत्पादन की प्राप्ति के माध्यम से प्रसार के सिद्धांत पर केंद्रित है। आधुनिक गियर विनिर्माण उद्योग में इन दोनों की अपनी विशिष्ट स्थिति और अनुप्रयोग परिदृश्य हैं।
