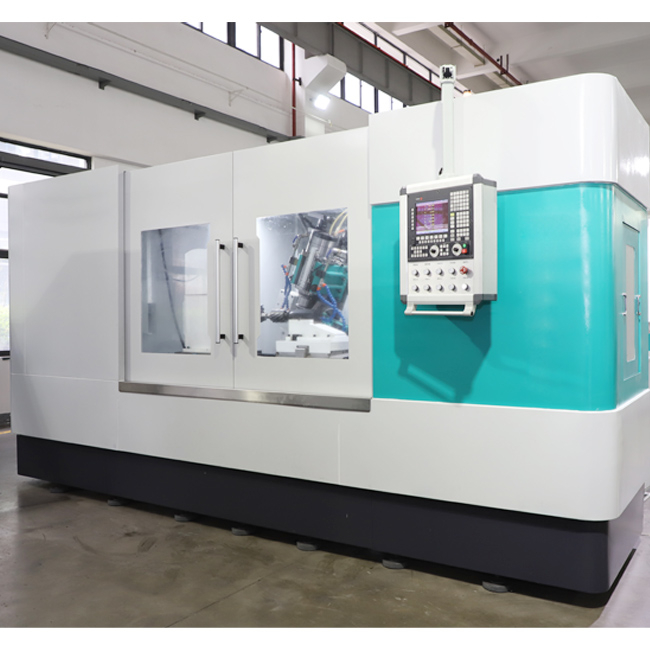

CNC 500 मिमी दीया के साथ गियर पीसने वाली मशीन का गठन

ग्राइंडिंग सिद्धांत: सबसे पहले, पीस व्हील को सीएनसी पीस व्हील ड्रेसर द्वारा गियर के दाँत आकार के अनुसार जमीन के आकार के आकार के रूप में आकार दिया जाता है, और फिर गियर आकार के पीस व्हील द्वारा जमीन होते हैं। उच्च पीसने की दक्षता, उच्च दाँत आकार परिशुद्धता, सरल मशीन तंत्र, आसान डिबगिंग, उपयोग और रखरखाव आदि के फायदे उच्च परिशुद्धता वाले गियर के बड़े पैमाने पर उत्पादन के लिए उपयुक्त बनाते हैं।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

CNC गठन गियर पीसने मशीन

संसाधित भागों को क्षैतिज रूप से स्थापित किया जाता है।

डायमंड रोलर्स का उपयोग परिष्करण के लिए किया जाता है।

सात एसी सर्वो कुल्हाड़ी।

उच्च पीस दक्षता।

उच्च दांत प्रोफ़ाइल सटीकता।

उच्च परिशुद्धता गियर के बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।

विशेषताएँ

कंप्यूटर एडेड प्रोग्रामिंग सॉफ़्टवेयर

बेतरतीब ढंग से सुसज्जित कंप्यूटर-एडेड प्रोग्रामिंग सॉफ़्टवेयर में इनक्यूट टूथ शेप, त्रिकोणीय टूथ शेप, आयताकार स्पलाइन और अन्य टूथ शेप (विशेष डायमंड रोलर्स को कॉन्फ़िगर करने की आवश्यकता नहीं) की पैरामीटर की प्रोग्रामिंग शामिल है। सॉफ्टवेयर में दाँत के ऊपर और रूट को चाम्फ़रिंग और राउंड करने का कार्य है (दाँत के शीर्ष राउंडिंग का आर डायमंड रोलर के आर से छोटा नहीं हो सकता है); और इसमें दांतों के आकार और दांत की दिशा के किनारे को ट्रिम करने का कार्य है।

उच्च-सटीक पीस व्हील ड्रेसिंग

मशीन टूल पीस व्हील ड्रेसिंग, डायमंड रोलर ड्रेसिंग, ड्रेसर इंस्टॉलेशन की स्थिति और पीसने वाले हेड पीस व्हील की स्थिति का उपयोग अपेक्षाकृत निश्चित है, सामान्य ट्रिमिंग प्राप्त करने के लिए सीएनसी तीन-अक्ष लिंकेज; एक ही डायमंड रोलर के उपयोग को सीधी रेखा, आर्क, इनवोल्यूट और इसके वक्रों के संयोजन की किसी भी दिशा में मरम्मत की जा सकती है और दांत का आकार हीरे के पहिया घर्षण के आकार से प्रभावित नहीं होता है, ड्रेसिंग परिशुद्धता अधिक है।

आयातित सर्वो मोटर ड्राइव सिस्टम

आयातित सर्वो मोटर द्वारा संचालित, सिस्टम को प्रोग्राम द्वारा स्वचालित रूप से काम करने के लिए नियंत्रित किया जाता है, बिजली की विफलता, बिजली की विफलता, शून्य पर लौटने, दोष निदान और अन्य कार्यों के संरक्षण कार्य के साथ।

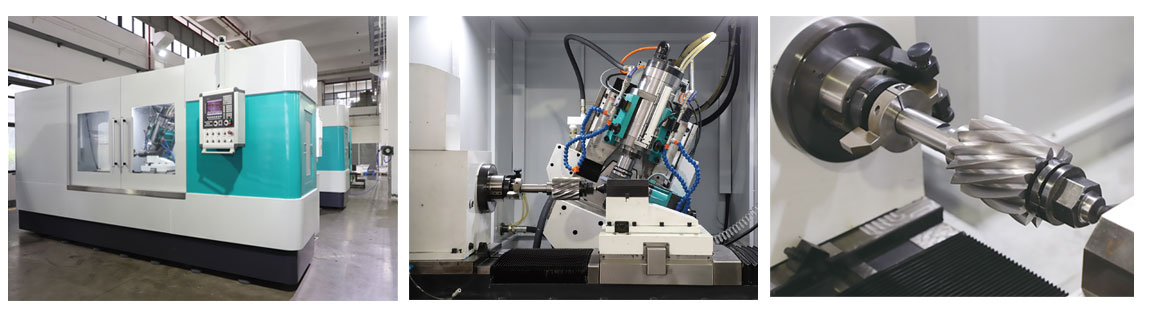

विवरण

पीसने की मशीन

पैरामीटर

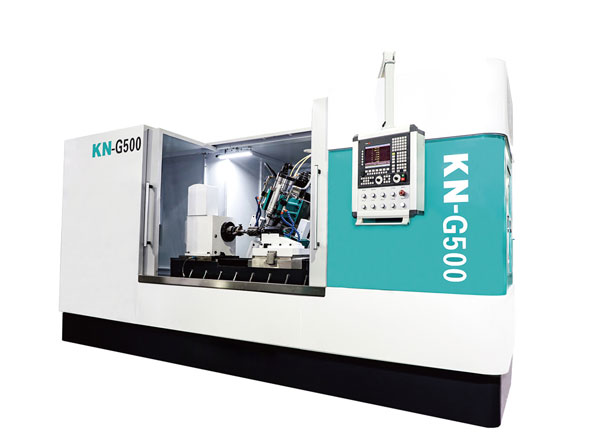

मशीन उपकरणों का मॉडल	G500
वर्कपीस का अधिकतम बाहरी व्यास (मिमी)	500
वर्कपीस का न्यूनतम कोर व्यास (मिमी)	100
दांतों की संख्या	कोई
मॉड्यूल	1-16
अधिकतम चेहरा चौड़ाई	1200
अधिकतम हेलिक्स कोण	± 45 °
केंद्रों के बीच अधिकतम दूरी (मिमी)	1500
वर्कपीकेक (एमएम) की अनुदैर्ध्य यात्रा	1300
पीस व्हील का अक्षीय फ़ीड (मिमी)	360
अधिकतम। टेलस्टॉक की यात्रा (मिमी)	1200
वर्कपीस (एम/मिनट) के अनुदैर्ध्य पारी शाफ्ट की अधिकतम आंदोलन गति	12
वर्कपीस (एम/मिनट) की कट्टरपंथी दिशा के साथ ग्राइंडिंग व्हील के फ़ीड शाफ्ट की अधिकतम गति गति	1.2
पीस व्हील का व्यास (मिमी)	∅80-300
पीस व्हील की मोटाई (मिमी)	<= 60
पीस व्हील का केंद्र छेद (मिमी)	∅32/∅50/∅75
पीस व्हील (आरपीएम) की कार्य गति की सीमा	2500-7000
पीस व्हील (मिमी) की कट्टरपंथी दिशा के साथ व्हील ड्रेसर को पीसने की अधिकतम आंदोलन	120
व्हील स्पिंडल (मिमी) की कट्टरपंथी दिशा के साथ व्हील ड्रेसर को पीसने की अधिकतम आंदोलन	100
स्पिंडल का टेपर होल	MOHS No.6
ग्रिंगिंग टूल की अधिकतम शक्ति (kW)	20
मशीन समग्र आयाम (पूर्व तेल टैंक) (मिमी)	5400 × 3000 × 2850
