सीएनसी गियर चम्फरिंग मशीन

गियर चम्फरिंग मशीन छोटे लॉट जॉबर एप्लिकेशन के लिए असाधारण लचीलापन प्रदान करती है; डिस्क और शाफ्ट सहित; कई चैमरिंग प्रक्रियाएं, कई अनुप्रयोगों के लिए एक मशीन।

उपलब्धता स्थिति:

मात्रा:



पूछना टोकरी में जोड़ें

उत्पाद वर्णन

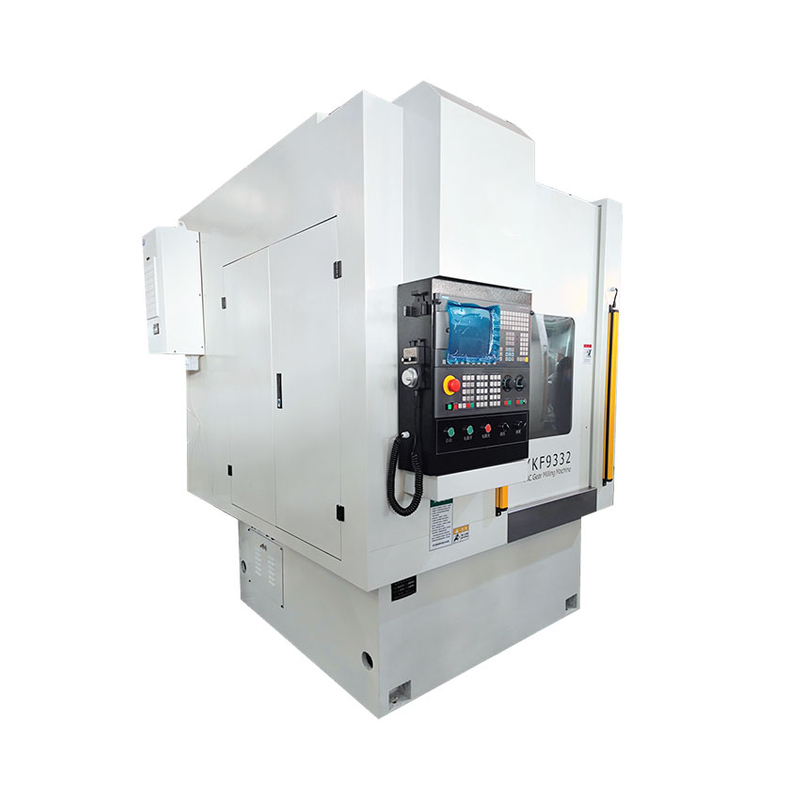

सीएनसी गियर चम्फरिंग मशीन

CNC गियर Chamfering मशीन अपने स्वचालन, सटीक और कुशल प्रसंस्करण क्षमता के आधार पर गियर निर्माण उद्योग में एक महत्वपूर्ण भूमिका निभाती है।

उन्नत सीएनसी नियंत्रण प्रणाली को अपनाना, कोण, गहराई और चौड़ाई को चामरिंग की चौड़ाई को सटीक रूप से नियंत्रित किया जा सकता है, जो कि चम्फरिंग मापदंडों के ठीक समायोजन को प्राप्त करने और विभिन्न विनिर्देशों और सटीक स्तरों के चामरिंग गियर की जरूरतों को पूरा करने के लिए नियंत्रित किया जा सकता है।

गियर-चैमरिंग-मशीन

स्वचालित chamfering प्रसंस्करण:

CNC गियर Chamfering मशीन का मुख्य कार्य बूर को खत्म करने, तनाव एकाग्रता को कम करने और गियर की थकान शक्ति और सेवा जीवन में सुधार करने के लिए गियर के मूल भाग को ठीक से चमकाने के लिए है।

विविध प्रसंस्करण:

यह गियर के विभिन्न प्रकारों और विनिर्देशों के लिए उपयुक्त है, जिसमें सीधे दांत, पेचदार दांत, घुमावदार दांत, बेवल दांत आदि शामिल हैं, और यह विभिन्न सामग्रियों (जैसे कच्चा लोहा, स्टील, एल्यूमीनियम, आदि) से बने गियर गियर करने में भी सक्षम है।

स्वचालित संचालन:

स्वचालित लोडिंग और अनलोडिंग सिस्टम से लैस, यह स्वचालित लोडिंग, पोजिशनिंग, प्रोसेसिंग और वर्कपीस के अनलोडिंग का एहसास कर सकता है, जो उत्पादन दक्षता और स्थिरता में बहुत सुधार करता है, और मैनुअल श्रम तीव्रता को कम करता है।

ऑनलाइन पता लगाने और प्रतिक्रिया:

कुछ उच्च-ग्रेड सीएनसी गियर चम्फरिंग मशीनें भी ऑनलाइन डिटेक्शन फ़ंक्शन से सुसज्जित हैं, जो मशीनिंग प्रक्रिया के दौरान वास्तविक समय में चैमरिंग गुणवत्ता की निगरानी कर सकती हैं, और पता लगाने के परिणामों के अनुसार समय पर मशीनिंग मापदंडों को सही कर सकती हैं, ताकि उत्पादों की गुणवत्ता सुनिश्चित हो सके।

लचीला प्रोग्रामिंग:

उपयोगकर्ता गियर चित्र और तकनीकी आवश्यकताओं के अनुसार मौजूदा प्रसंस्करण प्रक्रियाओं को लिख सकते हैं या कॉल कर सकते हैं, एक-कुंजी स्टार्ट प्राप्त करने, प्रक्रिया को सरल बनाने और उत्पादन लचीलेपन में सुधार करने के लिए।

नमूना		YKF9325/32L (किफायती)	YKF9335 (मानक प्रकार)
प्रक्रमण वस्तु	बेलनाकार गियर	डिस्क दांत/शाफ्ट दांत (वैकल्पिक टेलस्टॉक)	डिस्क दांत/शाफ्ट दांत (वैकल्पिक टेलस्टॉक)
मशीनीकृत गियर		20-250/320 मिमी (बाहरी सर्कल)	20-350 मिमी (बाहरी सर्कल)
मॉड्यूल		1-10 मिमी	1-15 मिमी
हेलिक्स कोण		± 30 °	± 45 °
चैन्फर चौड़ाई		0.2-2 मिमी	0.2-2 मिमी
चामर कोण	बाएं और दाएं चिप प्लेन कोण
दाँत की मोटाई की ऊंचाई		350 मिमी	450 मिमी
स्पिंडल संदर्भ छेद		Φ90H7	Φ90H7
मिलिंग एज कटर शाफ्ट संदर्भ छेद		Φ12H7	Φ12H7
उपकरण शाफ्ट मोटराइज्ड स्पिंडल	शक्ति/गति	1.5kW/5000-24000RPM	1.5kW/5000-24000RPM
कार्यक्षेत्र अधिकतम भार		50/300 किलोग्राम	70/300 किग्रा
सारणी की अधिकतम गति	शक्ति/गति	10rpm	10rpm
हाइड्रोलिक मोटर		0.75kW/0-1450rpm	0.75kW/0-1450rpm
कुल शक्ति		12kw	13kw
कुल भार		लगभग 3t	लगभग 3.5t
Dimensions	(LXWXH)	(के बारे में) 1250x1850x2000 मिमी	(के बारे में) 1650x1950x2150 मिमी
